Дублирующее табло
для индикатора ТЦ-017П(Тензо-М)

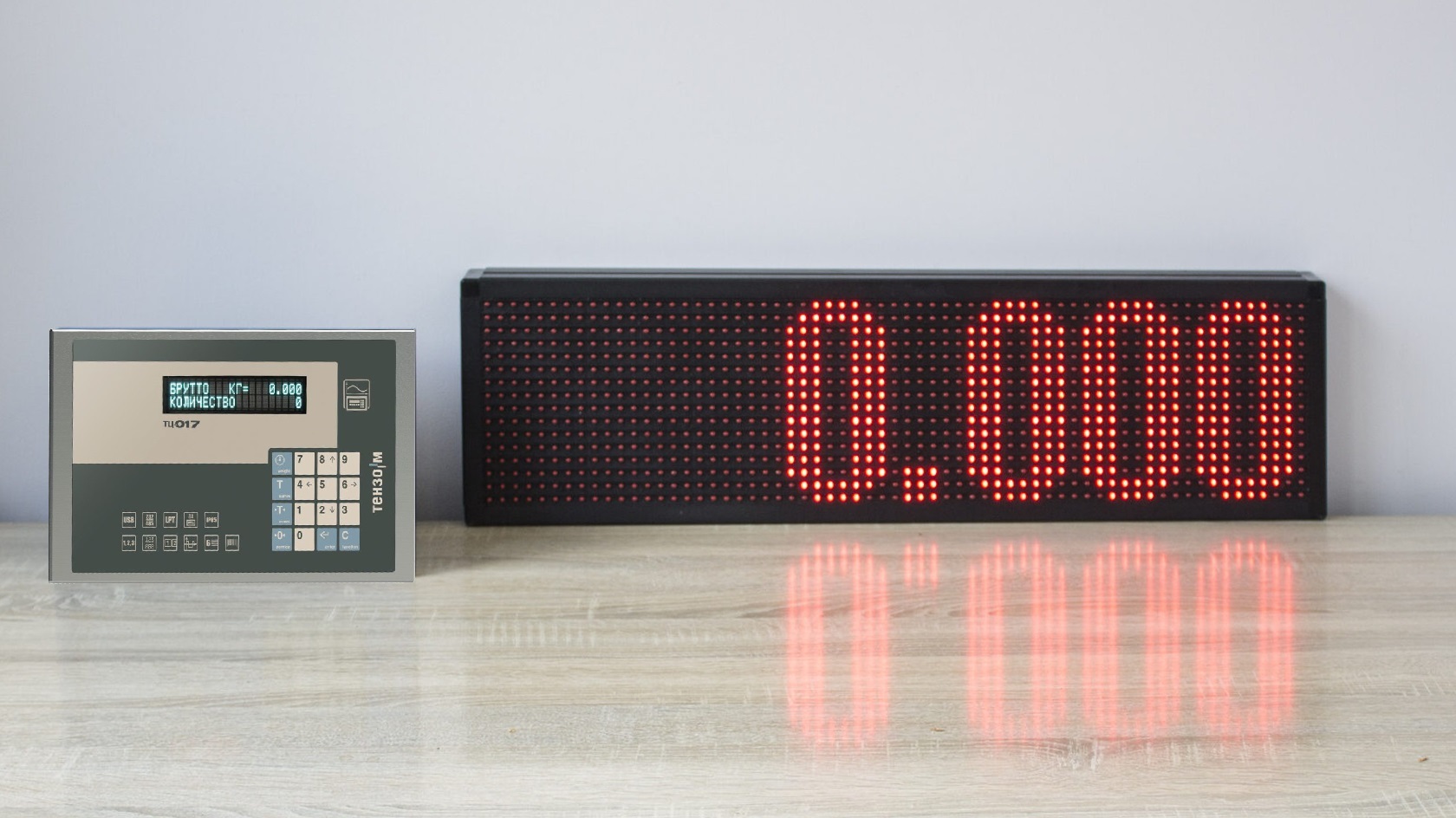

Дублирующее табло ДВТ-6 является лучшей альтернативой выносных табло ВТ-100Д, производимых компанией Тензо-М.

Основные преимущества дублирующих табло серии ДВТ: есть возможность регулировки яркости, выбора шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения, три интерфейса связи (RS-232 и RS-485 и радиоканал).

Табло ДВТ-6 поддерживает работу, как с протоколом "Тензо-М", так и с протоколом "6.43" в активном или пассивном режиме.

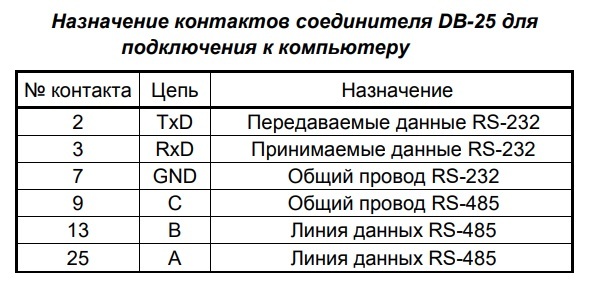

Дублирующее табло ДВТ может подключено к индикатору ТЦ-017 тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

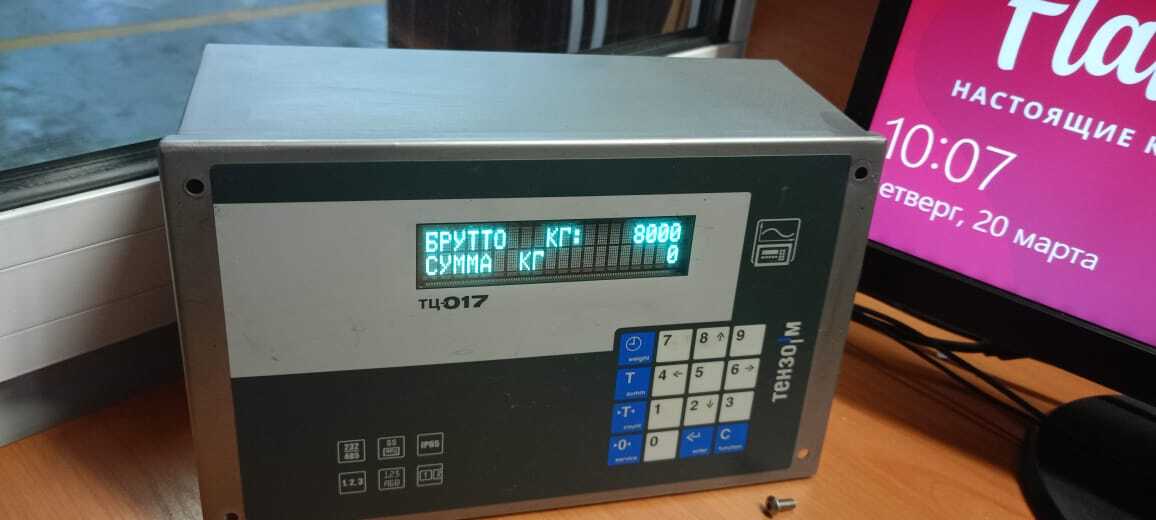

Структура меню пользователя прибора ТЦ-017

Пароль, установленный на заводе изготовителе: «7453».

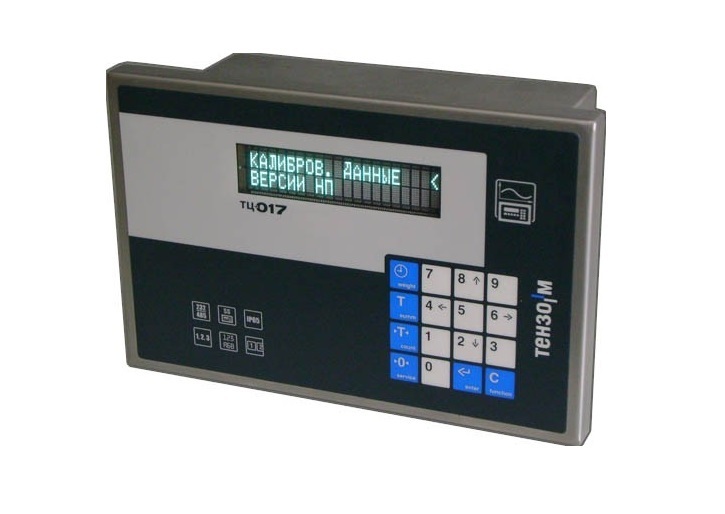

Сервисный режим

Сервисный режим включается последовательным нажатием двух кнопок. Сначала надо нажать на кнопку « », потом на кнопку « ». На индикаторе Преобразователя отобразятся два первых пункта меню сервисного режима: «Настройка < Ввод даты и времени » Указатель «<» указывает на текущий пункт сервисного меню. Всего таких пунктов восемь: - Настройка - Ввод даты и времени - Инициализация ПН-12 - Текущий код - Просмотр данных - Юстировка углов - Калибровка - Фискальная память Кнопкой « » или « » установите указатель «<» на нужную позицию и нажмите на кнопку « ». Если выбраны пункты «Настройка» или «Ввод даты и времени», на индикаторе отобразится: «Введите пароль: _ _ _ _»

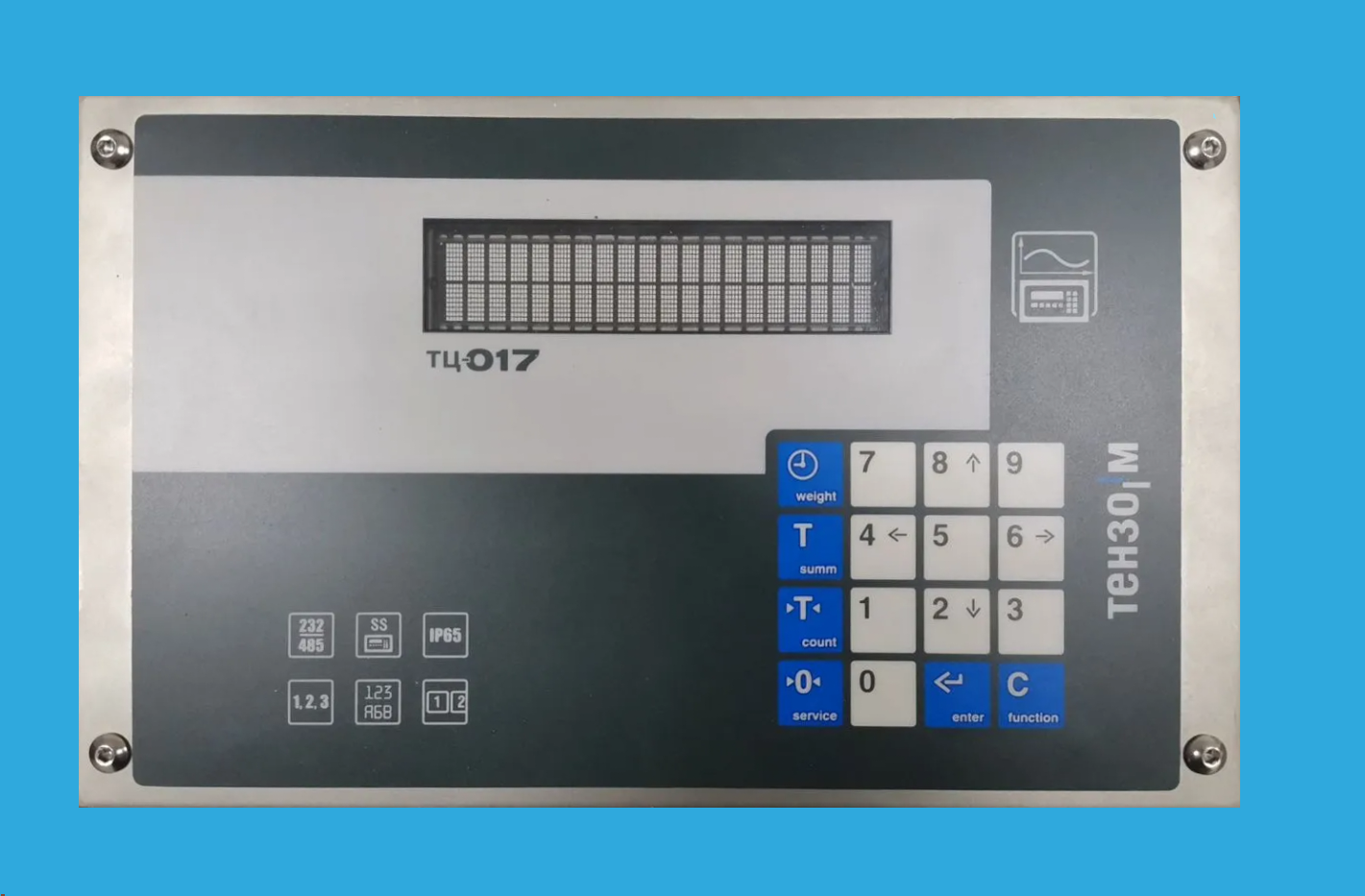

Настройка параметров работы ТЦ-017П с дублирующим табло ДВТ

1. Для контроля и/или изменения параметров связи с внешними устройствами адреса войдите в пункт меню настройки параметров F4. После этого на индикаторе начнут появляться названия параметров и их текущие значения. Название параметра будет появляться кратковременно, текущее значение параметра будет оставаться на индикаторе до нажатия кнопки «ВВОД».

2. Нажимая кнопку «ВВОД», проконтролируйте и, при необходимости, измените значения параметров.

3. Список имеющихся параметров приведён ниже:
— D0 — выбор протокола обмена информацией. Изменение производится кнопками «1» и «2». Возможные значения:
— tEnSo — протокол обмена «Тензо-М».
— 6.43 — старый протокол обмена, применявшийся в весовых терминалах ТВ-003/05Д с версиями программного обеспечения 16.05, 16.50 и их разновидностях.
— D1 — сетевой адрес прибора. Кнопками «1» и «2» производится изменение мигающего разряда адреса. Кнопкой «3» мигающий разряд сдвигается влево.

Диапазон возможных значений сетевого адреса:
— Для протокола обмена tEnSo: 1÷127.
— Для протокола обмена 6.43: 0÷127.
При попытке ввести значение, выходящее за допустимые границы, прибор выдаст сообщение об ошибке: «Error». В этом случае ввод значения параметра придётся повторить.
— D2 — скорость работы последовательного интерфейса. Изменение производится кнопками «1» и «2». Возможные значения скорости, Бит/сек.: 2400, 4800, 9600, 19200, 38400, 57600, 115200.

ВНИМАНИЕ!!! Скорость работы последовательного интерфейса Преобразователя должна совпадать со скоростью работы последовательного порта, установленной в дублирующем табло.

4. После контроля и/или изменения значения последнего параметра нажмите на кнопку «ВВОД». Далее сохраните или не сохраните сделанные изменения.

Руководство по эксплуатации прибора весоизмерительного Тензо-М ТЦ-017П можно скачать по ссылке.

Далее, на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):

Протокол связи: Тензо-М 6.43, Скорость связи: 9600, Интерфейс: RS-232
или
Протокол связи: Тензо-М, Скорость связи: 9600, Интерфейс: RS-232 ,
в случае если вы используете этот протокол связи на индикаторе ТЦ-017П.

Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.

Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):

Протокол связи: 6.43 Тензо-М или Тензо-М , Скорость связи: 9600, Интерфейс: RS-485.

Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
