Дублирующее табло
для терминала ТВ-003/05Д (Тензо-М)

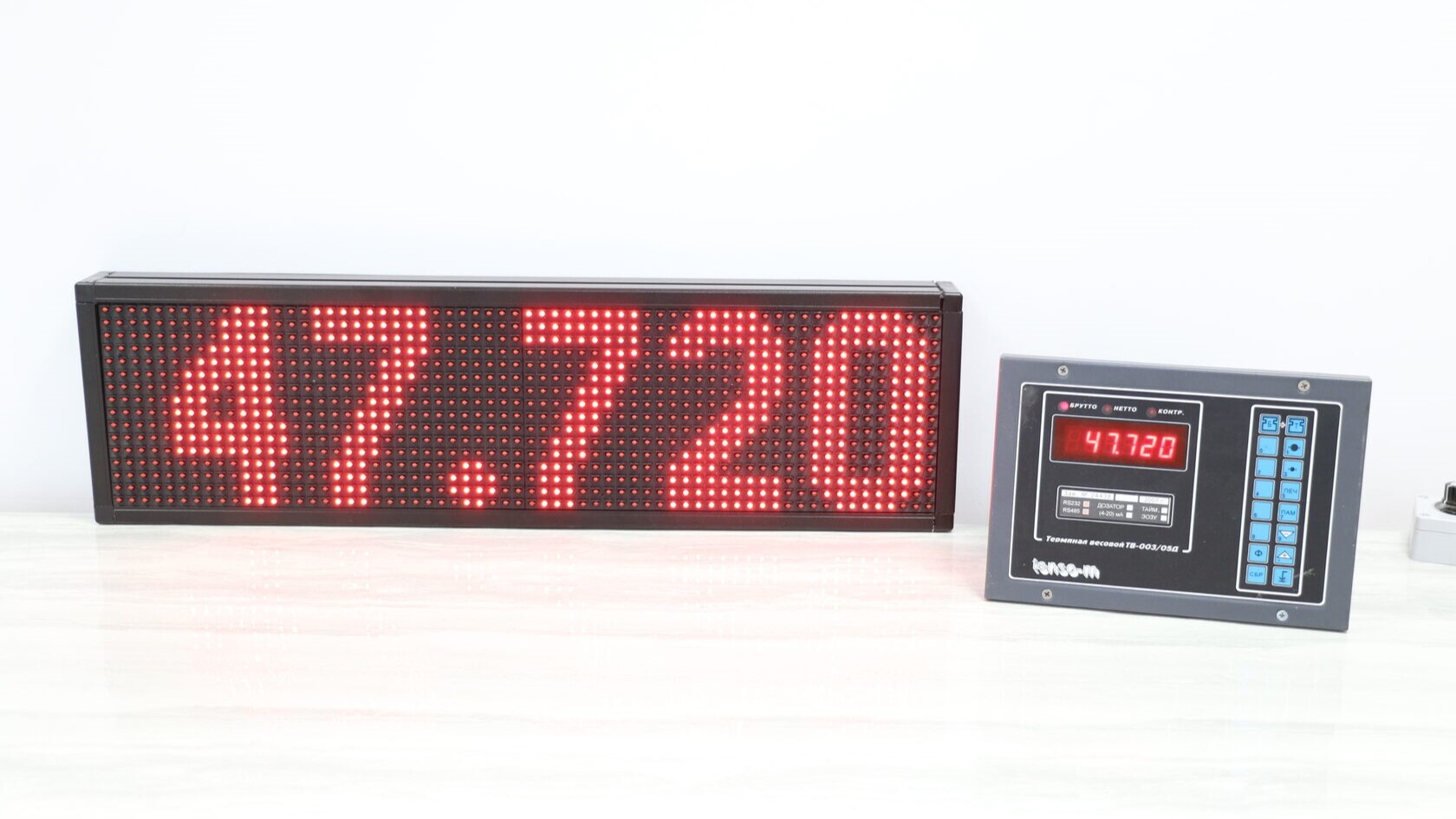

Дублирующее выносное табло ДВТ-6 для ТВ-003/05Д

Основные преимущества дублирующих табло серии ДВТ: есть возможность регулировки яркости, выбора шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения, три интерфейса связи (RS-232 и RS-485 и радиоканал).

Табло ДВТ-6 поддерживает работу, как с протоколом "Тензо-М" в активном или пассивном режиме.

Дублирующее табло ДВТ может подключено к индикатору ТВ-003/05Д тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

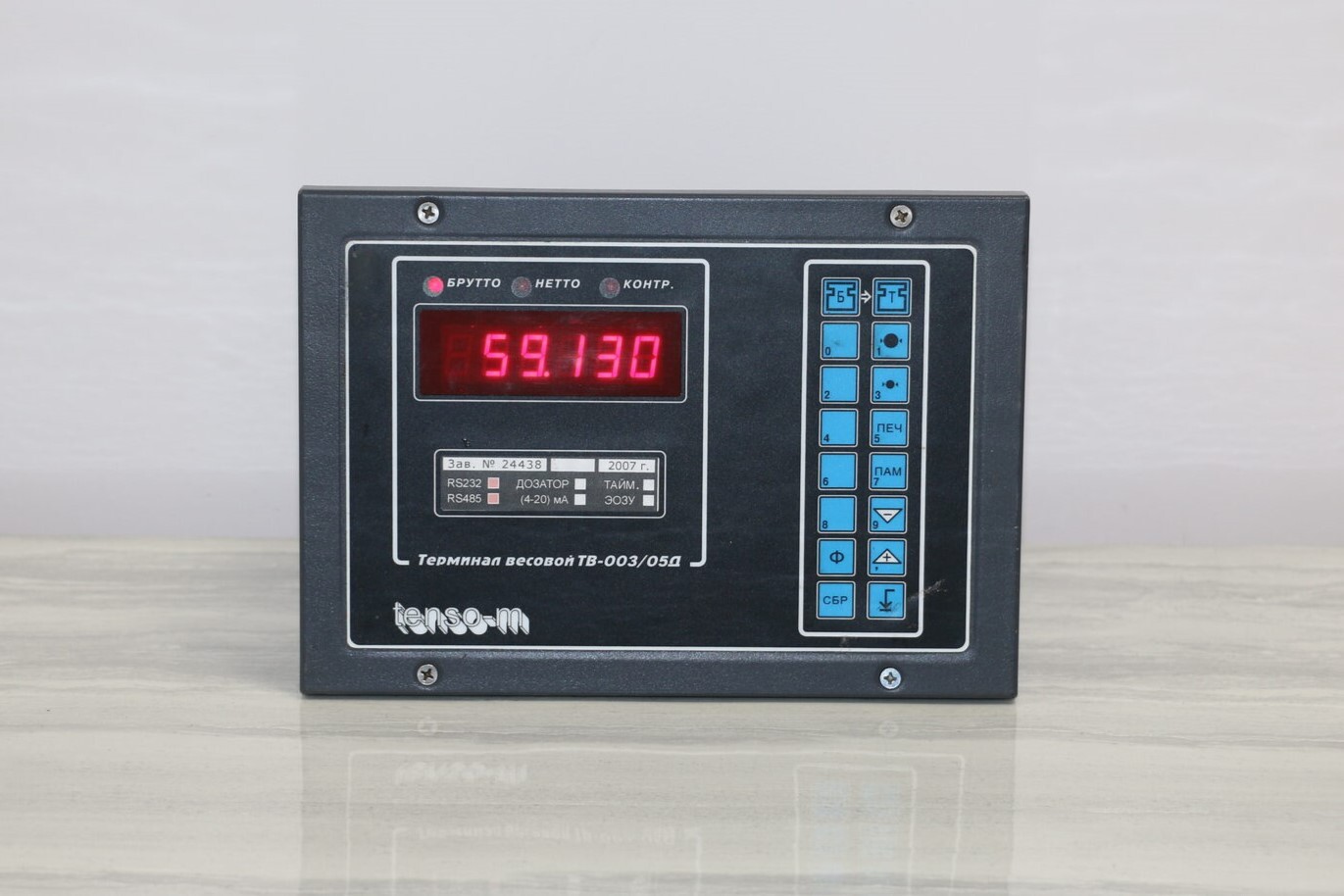

Терминал ТВ-003/05Д

1.Подключение табло ДВТ
с помощью интерфейса RS-232
прибора ТВ-003/05Д

Подключение с помощью интерфейса RS-232

Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ.

Значение параметров, которые необходимы для работы
с дублирующим табло ДВТ-6

Далее, на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):

Протокол связи: Тензо-М 6.43, Скорость связи: 9600, Интерфейс: RS-232
или
Протокол связи: Тензо-М, Скорость связи: 9600, Интерфейс: RS-232 ,
в случае если вы используете этот протокол связи на индикаторе ТВ-003/05Д.

Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.

2.Подключение табло ДВТ
с помощью интерфейса RS-485

Подключение с помощью интерфейса RS-485

Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.

Настройки параметров терминала ТВ-003/05Д такие же, как и при подключении интерфейса RS-232. Для подключения необходимо использовать соответствующий кабель.

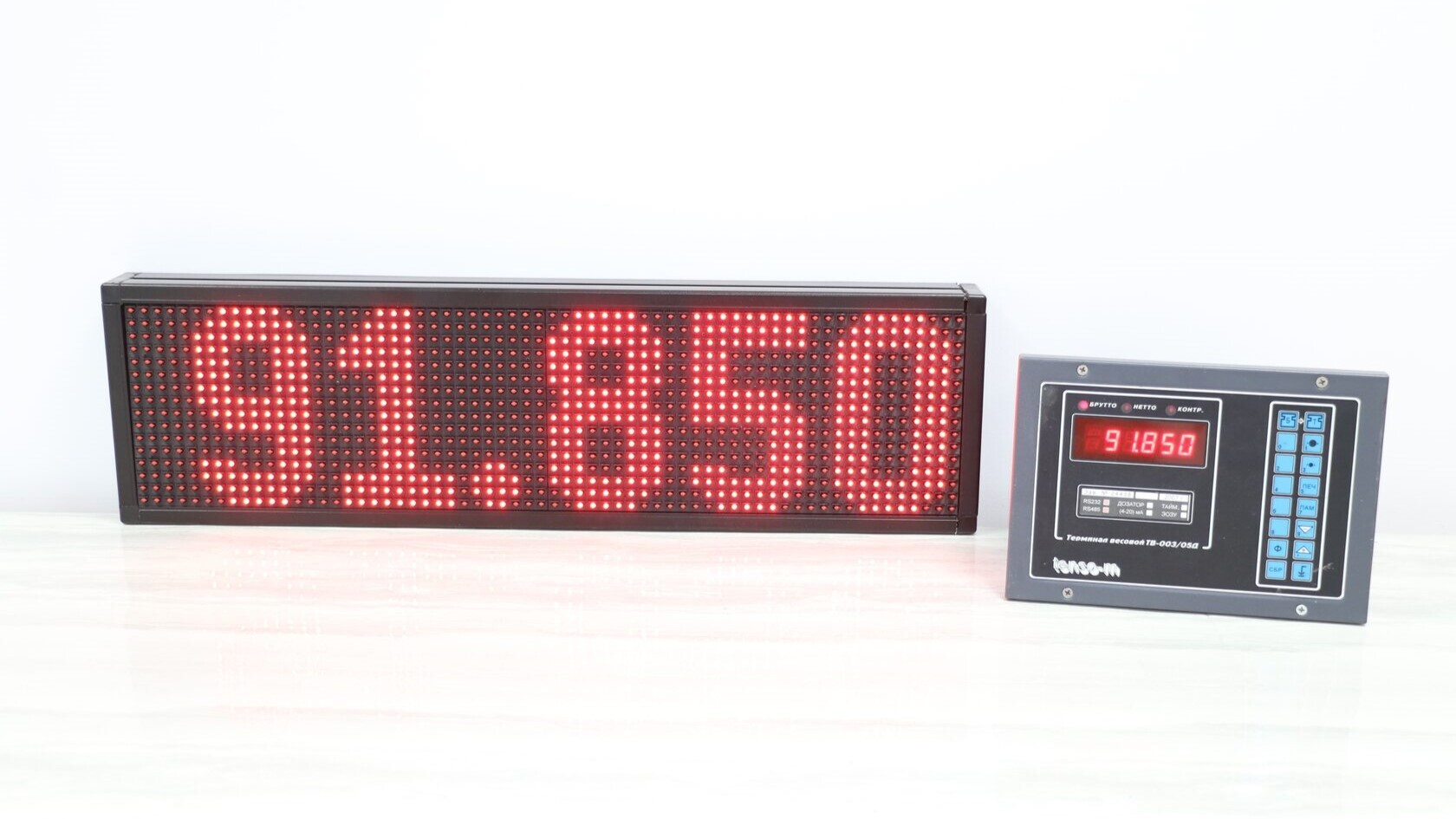

Дополнительный индикатор для ТВ-003/05Д

Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):

Протокол связи: 6.43 Тензо-М или Тензо-М , Скорость связи: 9600, Интерфейс: RS-485.

Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.

Подключение табло ДВТ с помощью радиоканала

Подключение с помощью радиоканала

Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.

Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
