Дублирующее табло
для индикатора СТТ Альфа Эталон
для индикатора СТТ Альфа Эталон
Дублирующее табло для индикатора СТТ Альфа Эталон
Дублирующее табло ДВТ является лучшей альтернативой дополнительных дисплеев фирмы Альфа Эталон. Дублирующие табло ДВТ-6 имеет регулировку яркости, выбор шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения.
Табло ДВТ может подключено к индикатору СТТ Альфа Эталон тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Табло ДВТ может подключено к индикатору СТТ Альфа Эталон тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

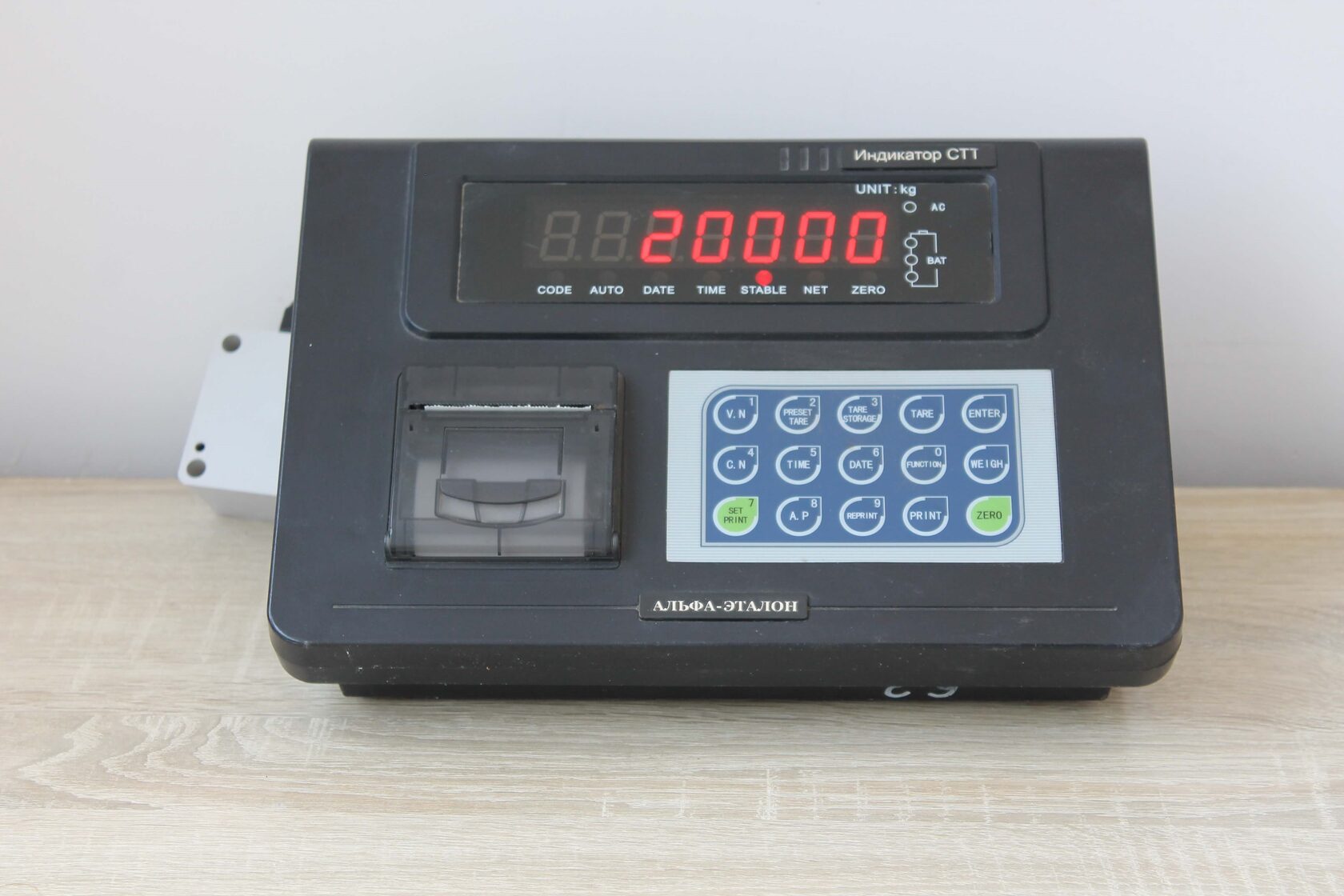

Индикатор CTT Альфа Эталон

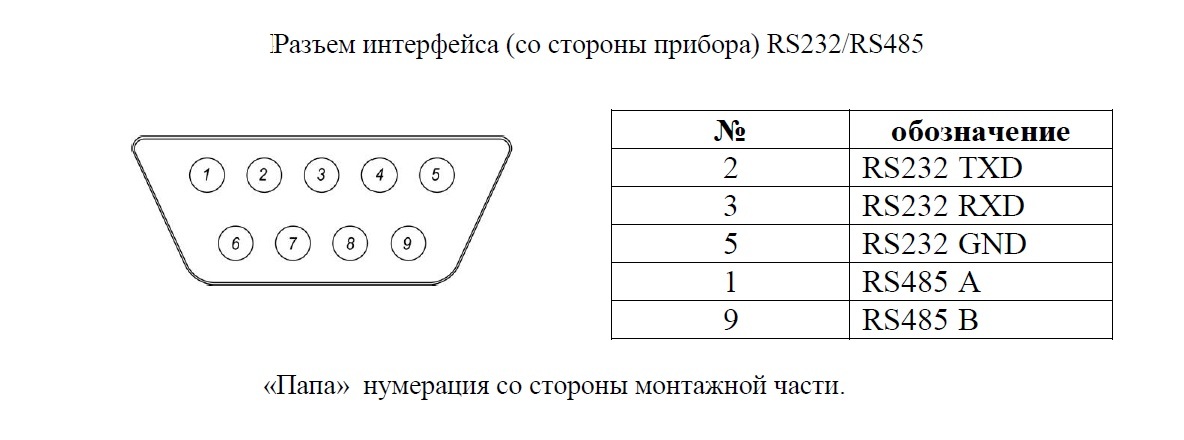

Разъем интерфейса индикатора Альфа Эталон СТТ
1.Подключение табло ДВТ-6
с помощью интерфейса RS-232
к разъему DB9 прибора Альфа Эталон CTT
с помощью интерфейса RS-232
к разъему DB9 прибора Альфа Эталон CTT
Подключение с помощью интерфейса RS-232
к разъему DB9
к разъему DB9
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ-6.
Для установки режима передачи показаний веса по последовательному интерфейсу необходимо задать значение параметра “bt” равное 4. Выставить значение параметра "tF" равное "0".
Как войти в настройки параметров связи индикатор CTT Альфа Эталон показано в таблице 1.
Как войти в настройки параметров связи индикатор CTT Альфа Эталон показано в таблице 1.

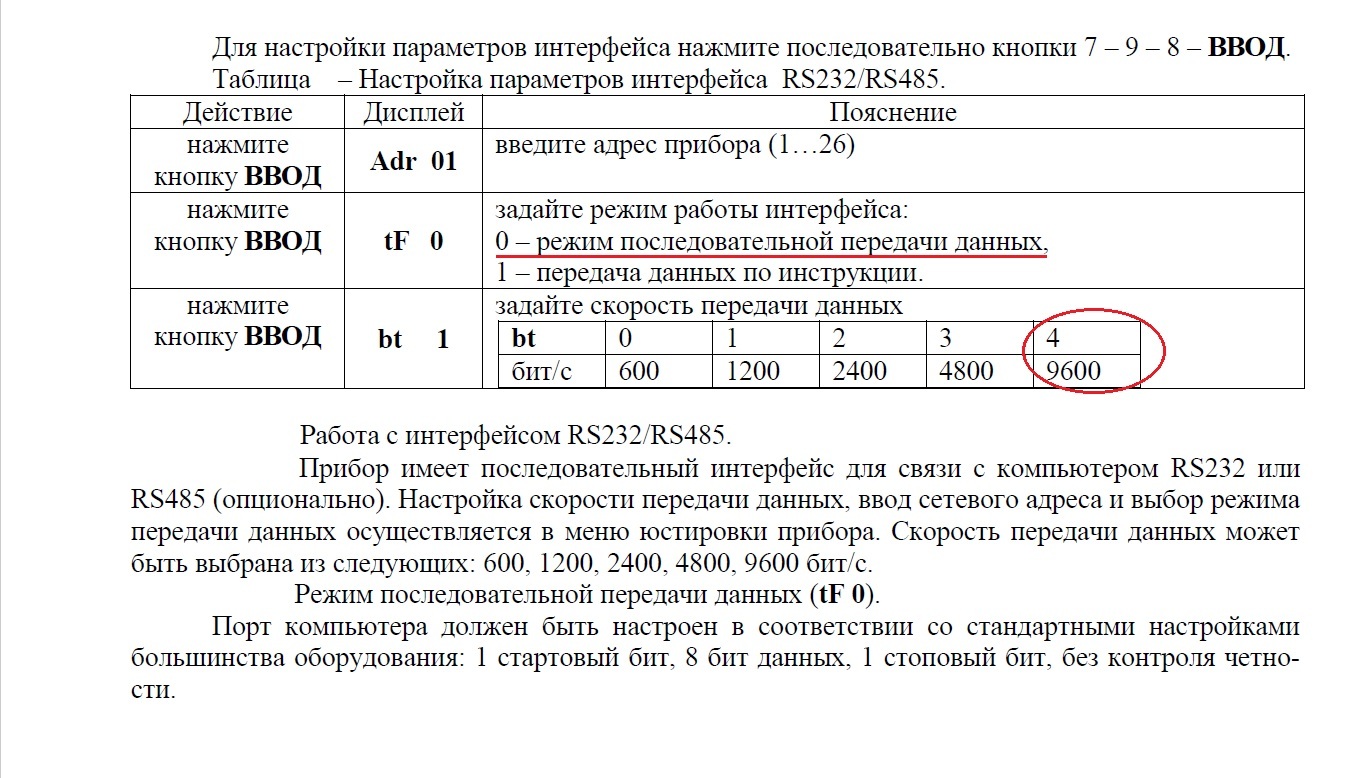

Таблица 1. Параметры прибора Альфа Эталон СТТ
Далее на дублирующем табло ДВТ-6 необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
2.Подключение табло ДВТ-6
с помощью интерфейса RS-485
к разъему DB9 прибора Альфа Эталон СТТ
с помощью интерфейса RS-485
к разъему DB9 прибора Альфа Эталон СТТ
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Настройки параметров терминала СТТ такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Настройки параметров терминала СТТ такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.

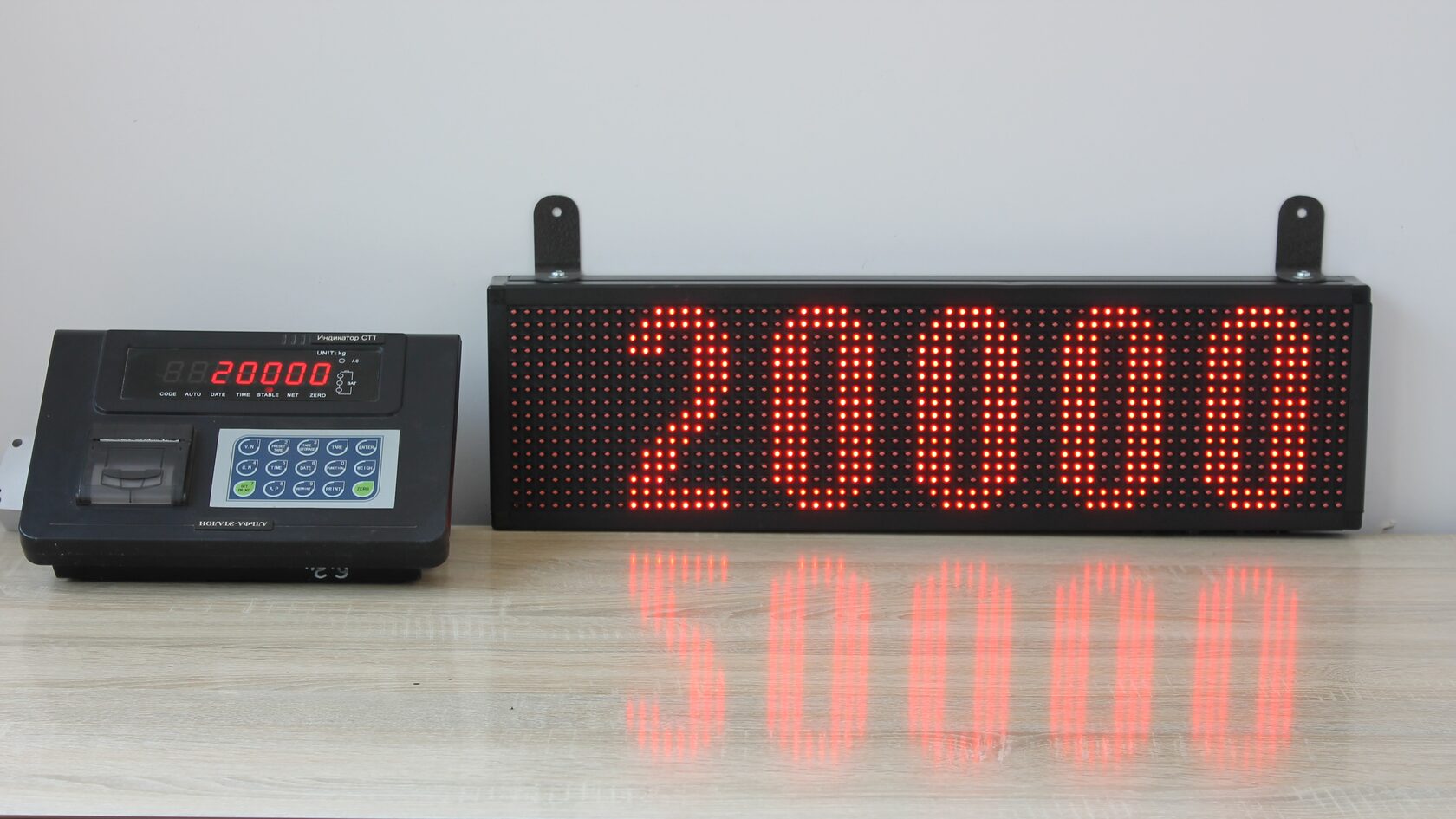

Дополнительный индикатор для Альфа Эталон СТТ
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
