Дублирующее табло
для терминала CTT(Аналог D2002E)
для терминала CTT(Аналог D2002E)

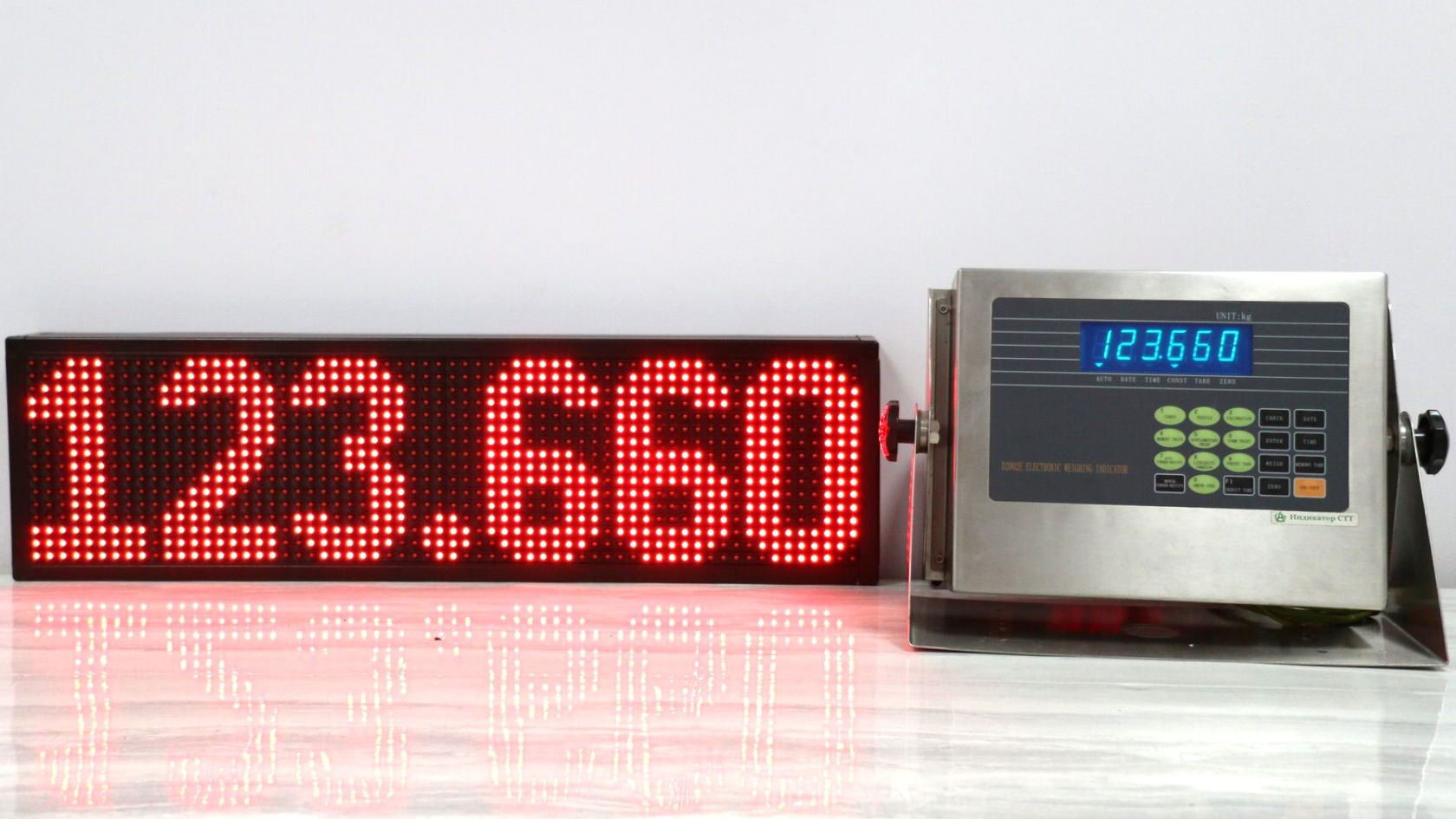

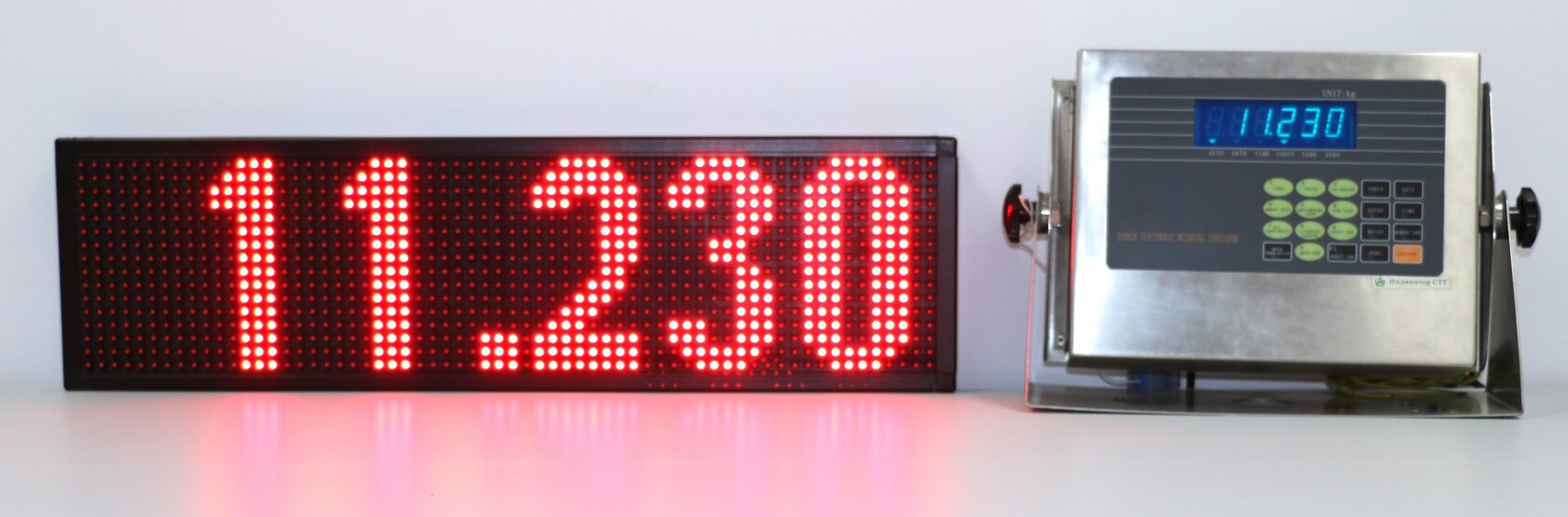

Выносное табло для терминала СТТ
Выносное табло ДВТ-6 имеет регулировку яркости, выбор шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения.
Табло ДВТ может подключено к индикатору СТТ (D2002E) тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Табло ДВТ может подключено к индикатору СТТ (D2002E) тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

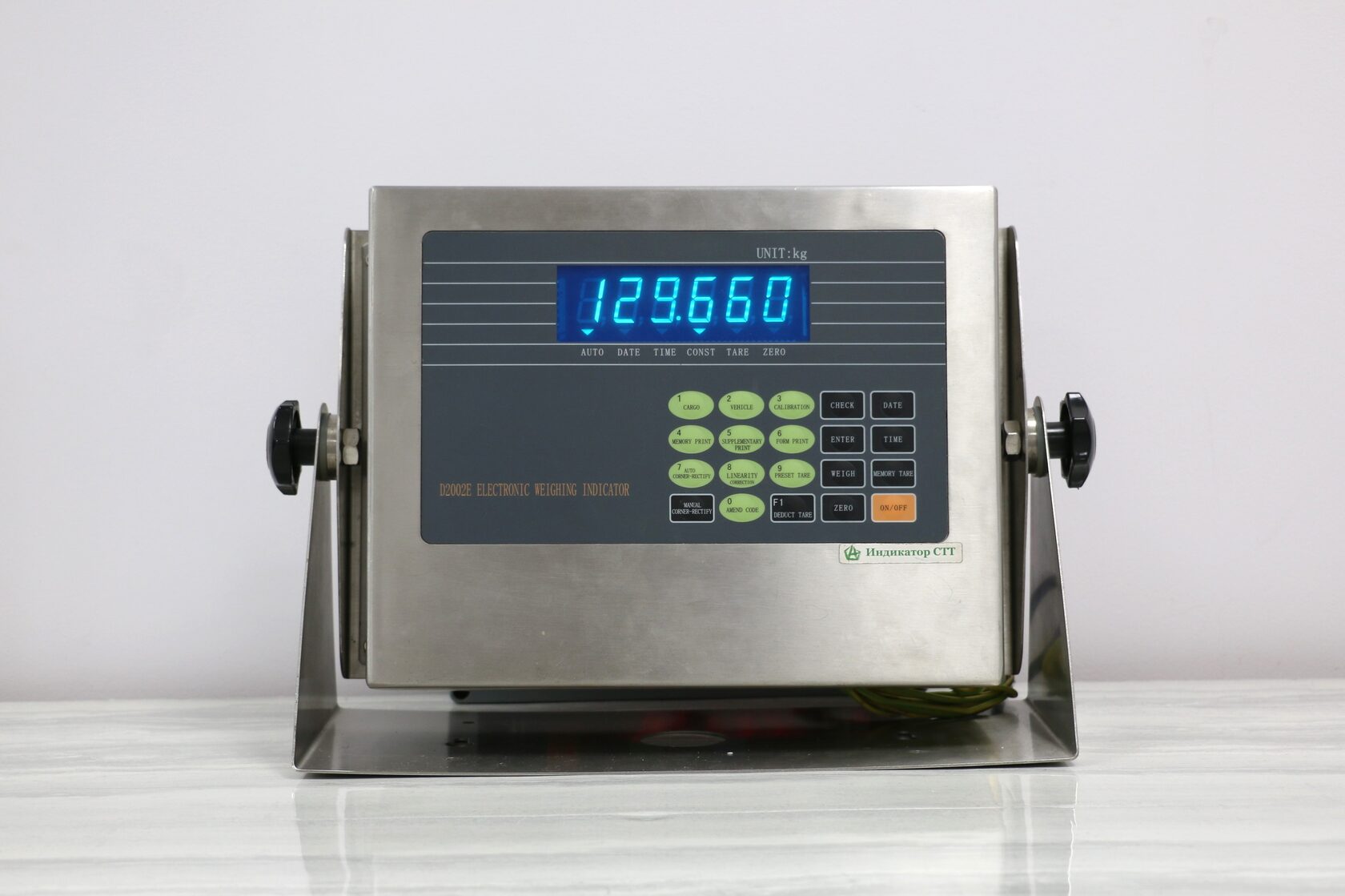

Цифровой терминал СТТ (D2002E)
1.Подключение табло
с помощью интерфейса RS-232
к прибору СТТ
с помощью интерфейса RS-232
к прибору СТТ
Подключение с помощью интерфейса RS-232
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ.

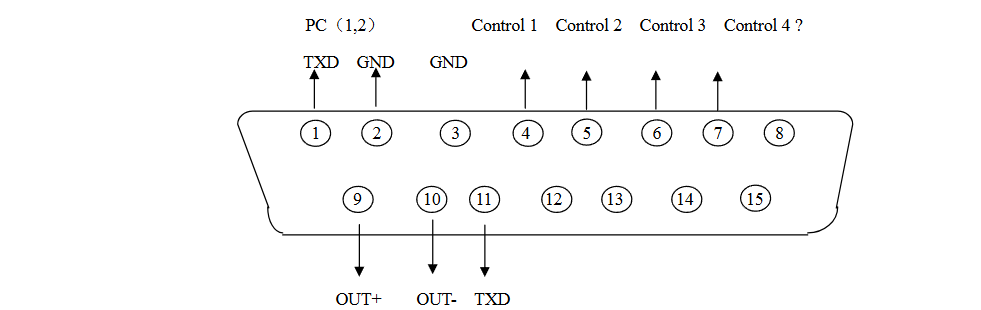

Распиновка интерфейса цифрового терминала СТТ (D2002E)

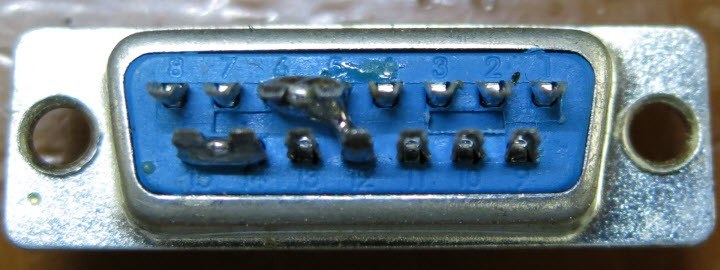

Ключ для входа в калибровку терминала СТТ (D2002E)
Задание параметров прибора для связи с дублирующим табло ДВТ-6.
Для установки параметров последовательного интерфейса индикатора СТТ необходимо поменять значения параметров на указанные в таблице.
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: D2002E, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: D2002E, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
2.Подключение табло
с помощью интерфейса RS-485
прибора СТТ.
с помощью интерфейса RS-485
прибора СТТ.
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Настройки параметров терминала СТТ такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Настройки параметров терминала СТТ такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: D2002E, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: D2002E, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
