Дублирующее табло
для весового терминала КСК-18 (Уралвес)
для весового терминала КСК-18 (Уралвес)

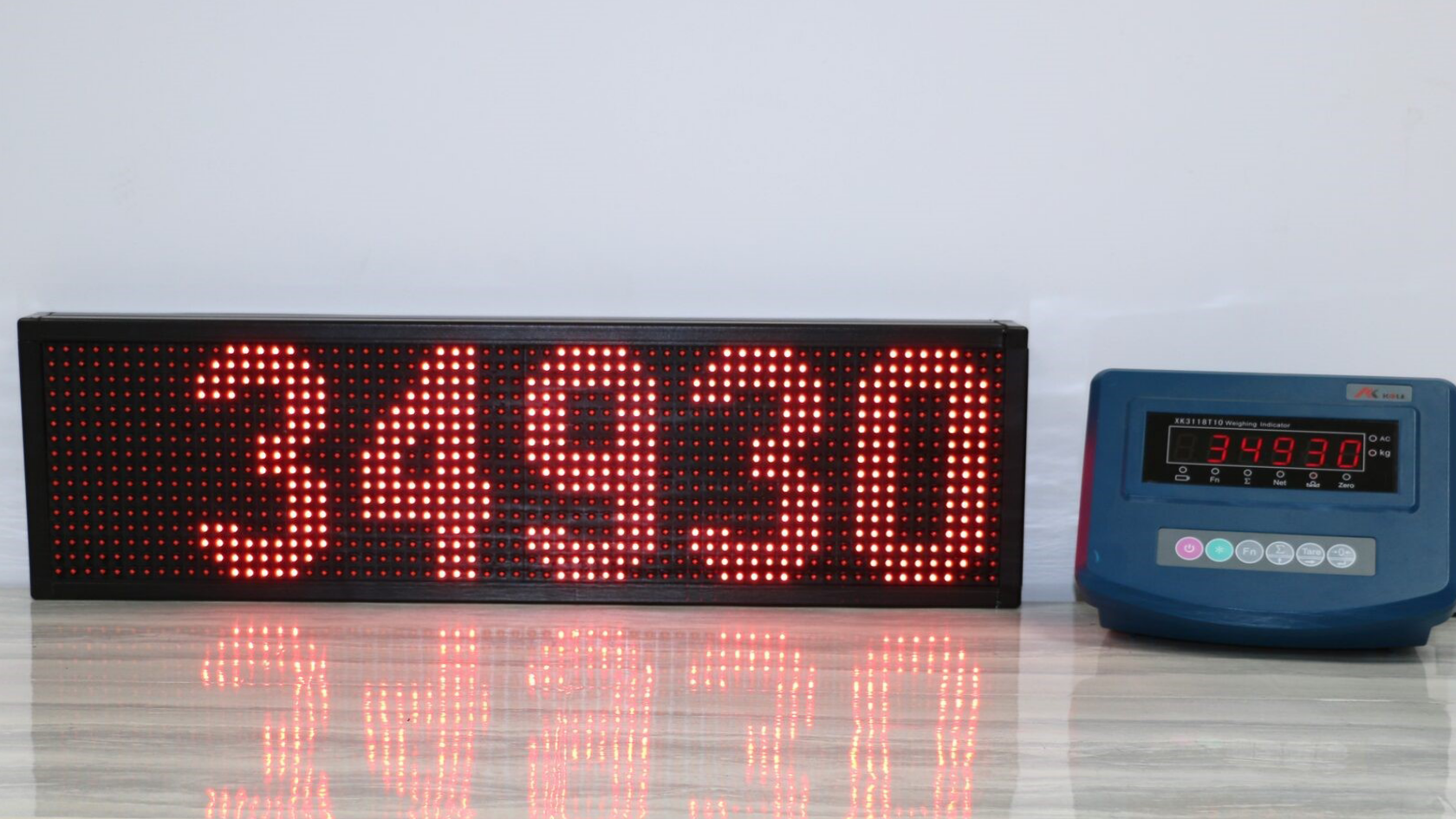

Дублирующее табло для весового терминала КСК18
Дублирующее табло серии ДВТ имеют регулировку яркости, смену шрифтов и протоколов связи, а также оснащены функцией дистанционного включения и выключения.
Дублирующее табло ДВТ может подключено к индикатору КСК18 тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Дублирующее табло ДВТ может подключено к индикатору КСК18 тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

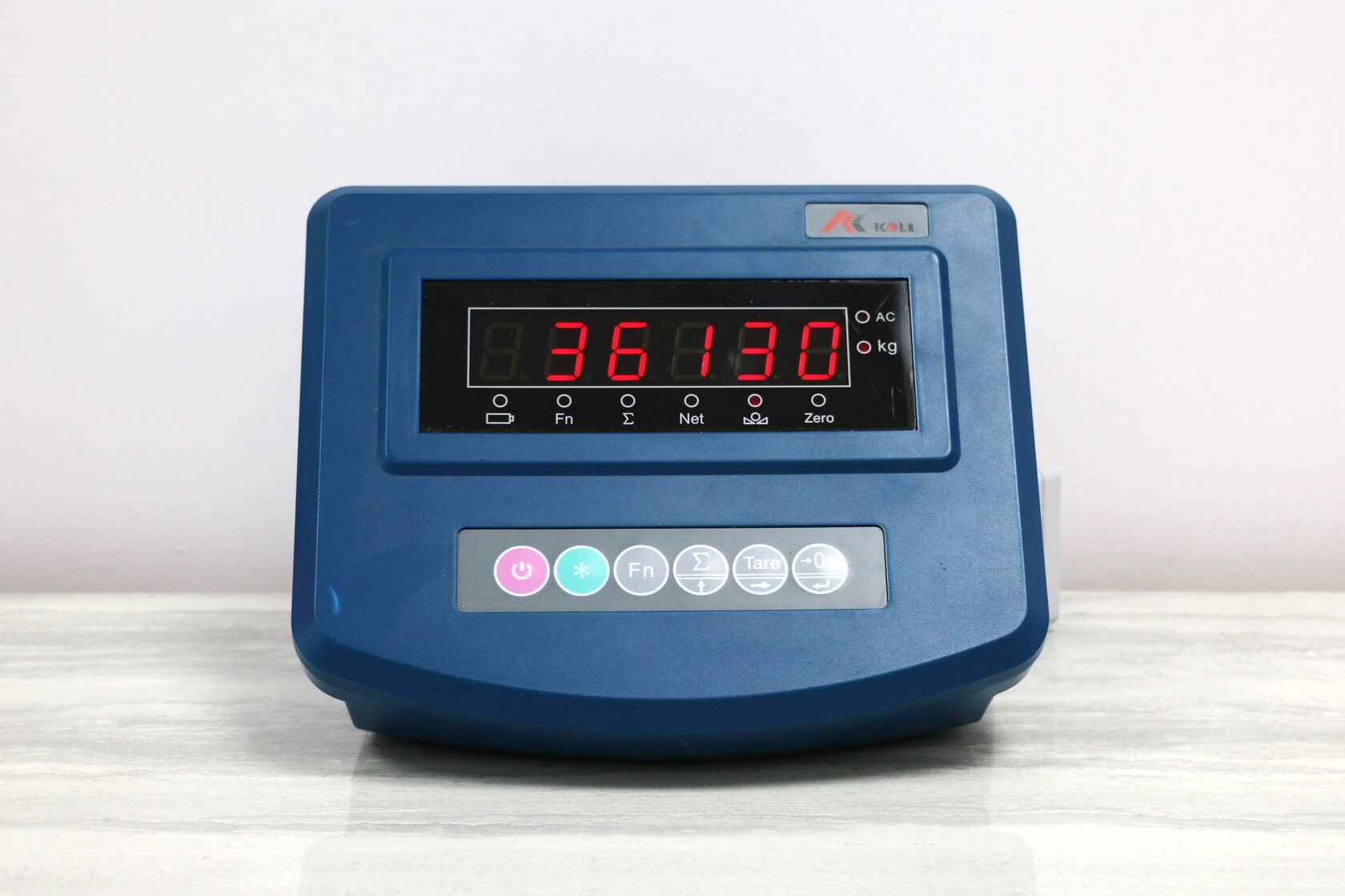

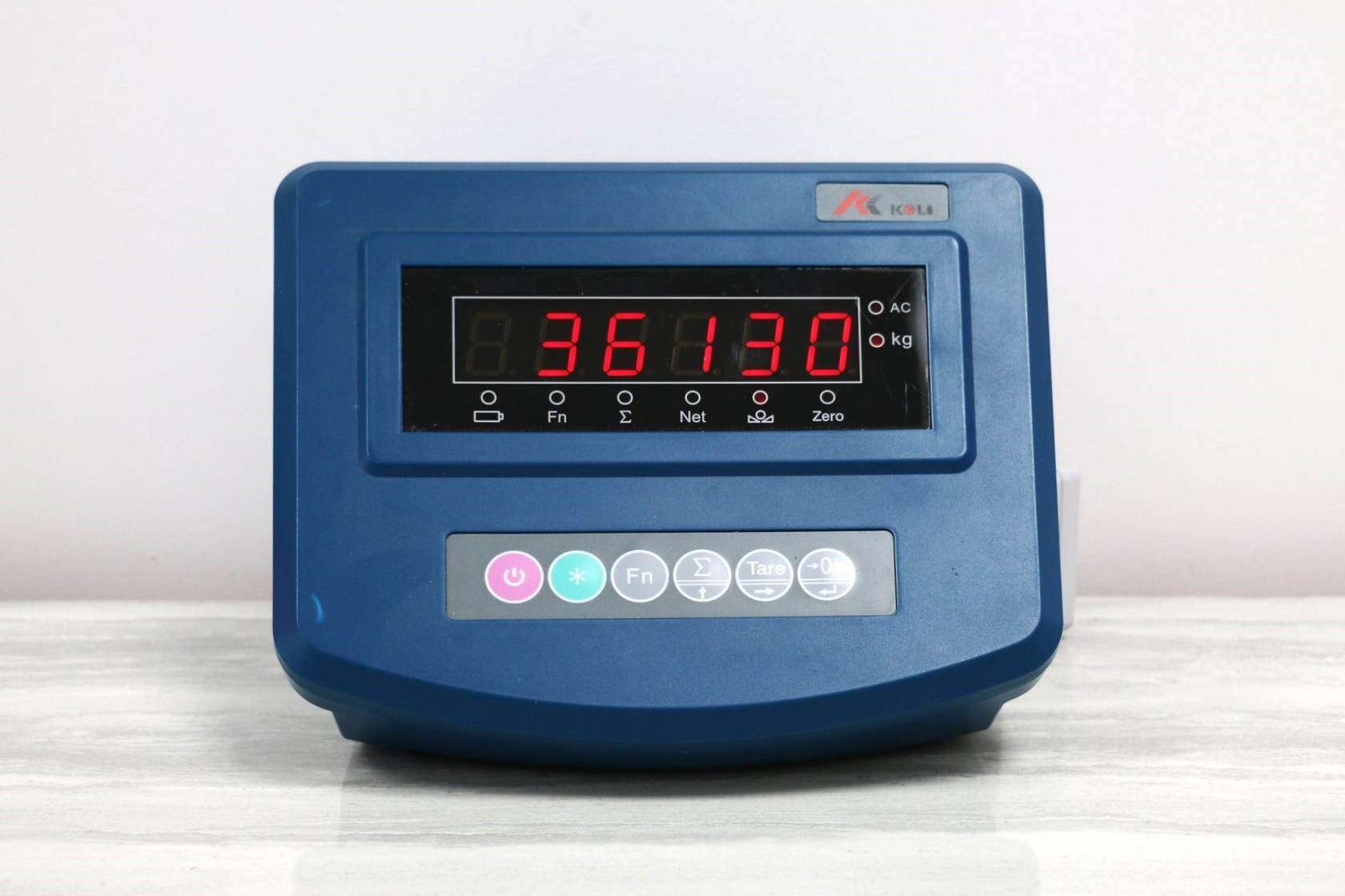

Терминал Уралвес КСК-18
Подключение дублирующего табло
с помощью интерфейса RS-232
к разъему COM1
с помощью интерфейса RS-232
к разъему COM1
Подключение с помощью интерфейса RS-232
к разъему COM1
к разъему COM1
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ.
Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.
Для подключения табло необходимо произвести следующие шаги:
1.Установить необходимые установки на весовом терминале KCK18.
2. На дублирующем табло ДВТ выставить необходимые параметры для КСК18.
3. Подключить кабель связи.
Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.
Для подключения табло необходимо произвести следующие шаги:
1.Установить необходимые установки на весовом терминале KCK18.
2. На дублирующем табло ДВТ выставить необходимые параметры для КСК18.
3. Подключить кабель связи.

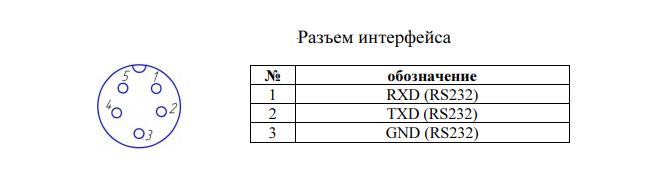

Разъем интерфейса терминала КСК18

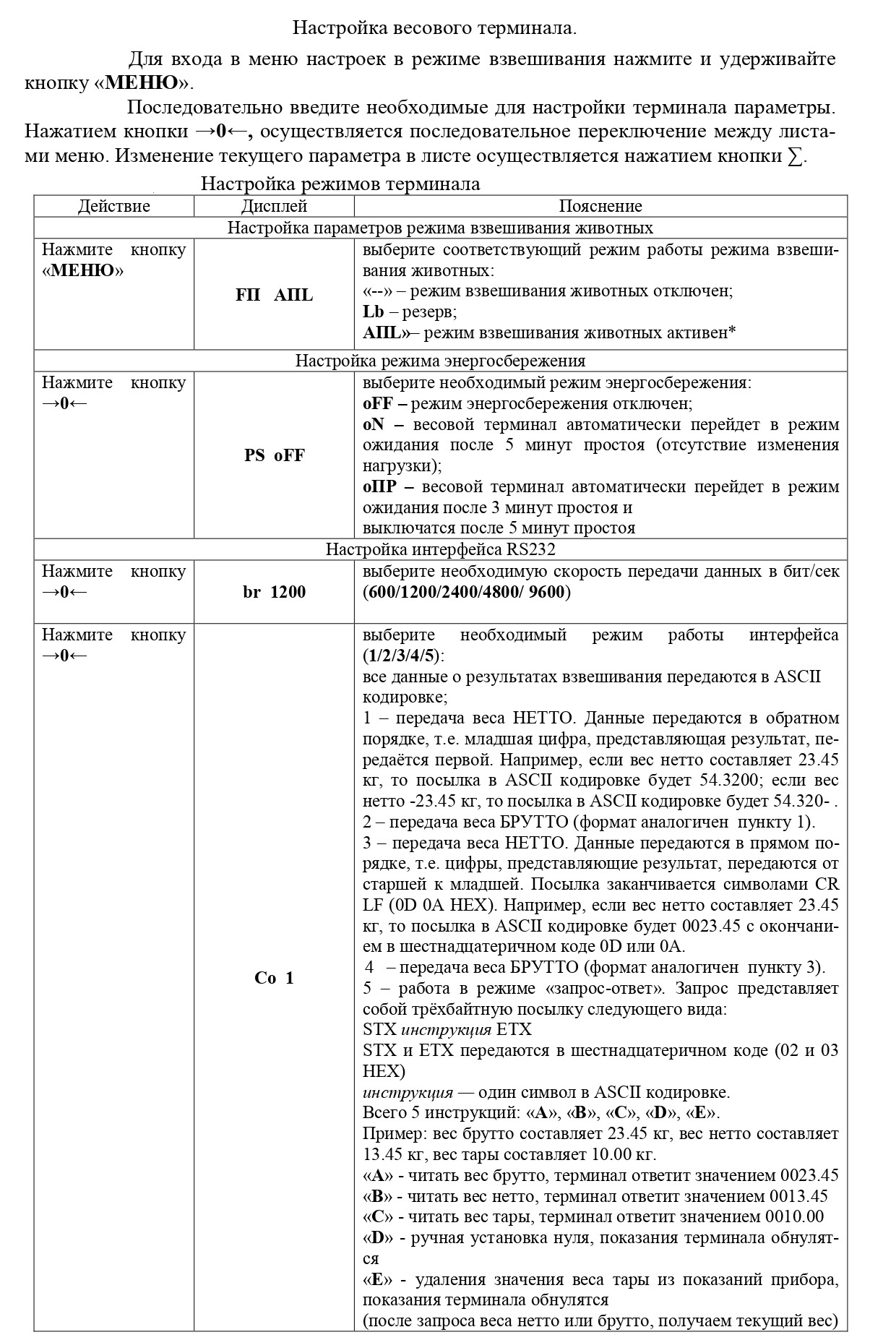

Параметры настроек терминала КСК18

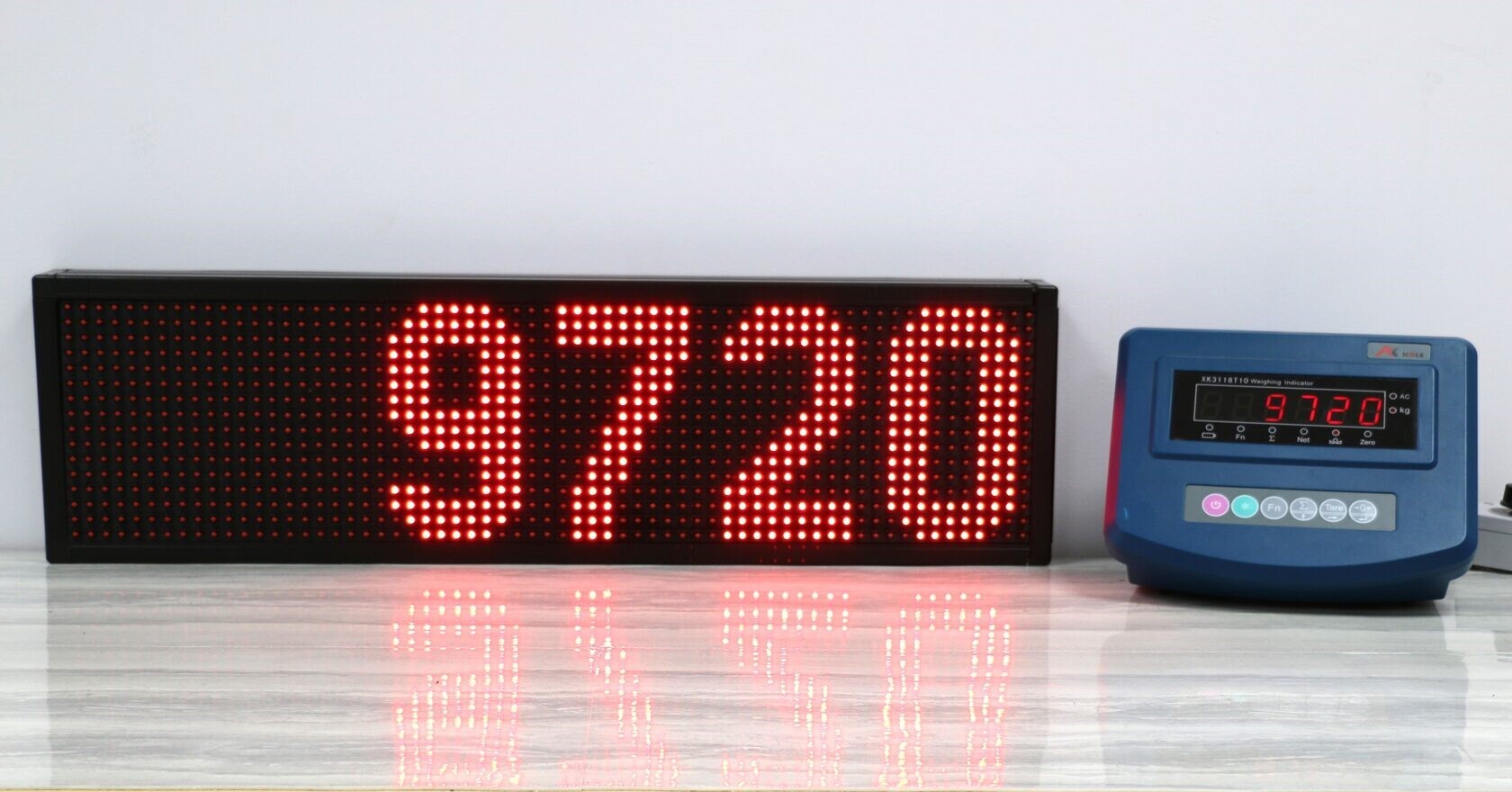

Дополнительное весовое табло для терминала Уралвес КСК18
На дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: KELI-T10, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: KELI-T10, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
После подключения и включения питания устройств соединение должно установиться автоматически. Если этого не произошло, причины могут быть следующие: неверная распайка соединительного провода, неверное подключение провода, различный формат данных(протокол передачи, скорость).
Подключение с помощью интерфейса RS-485
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Для соединения с табло по интерфейсу связи RS-485 необходим дополнительный преобразователь RS232/RS-485 со стороны весового прибора Smart Utilcell.
Настройки параметров терминала КСК-18 такие же, как и для RS-232. Для дублирующего табло ДВТ необходимо подключить по схеме RS-485 и в его настройках выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Для соединения с табло по интерфейсу связи RS-485 необходим дополнительный преобразователь RS232/RS-485 со стороны весового прибора Smart Utilcell.
Настройки параметров терминала КСК-18 такие же, как и для RS-232. Для дублирующего табло ДВТ необходимо подключить по схеме RS-485 и в его настройках выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
