Дублирующее табло
для индикатора МИ-ВДА/7Я
для индикатора МИ-ВДА/7Я

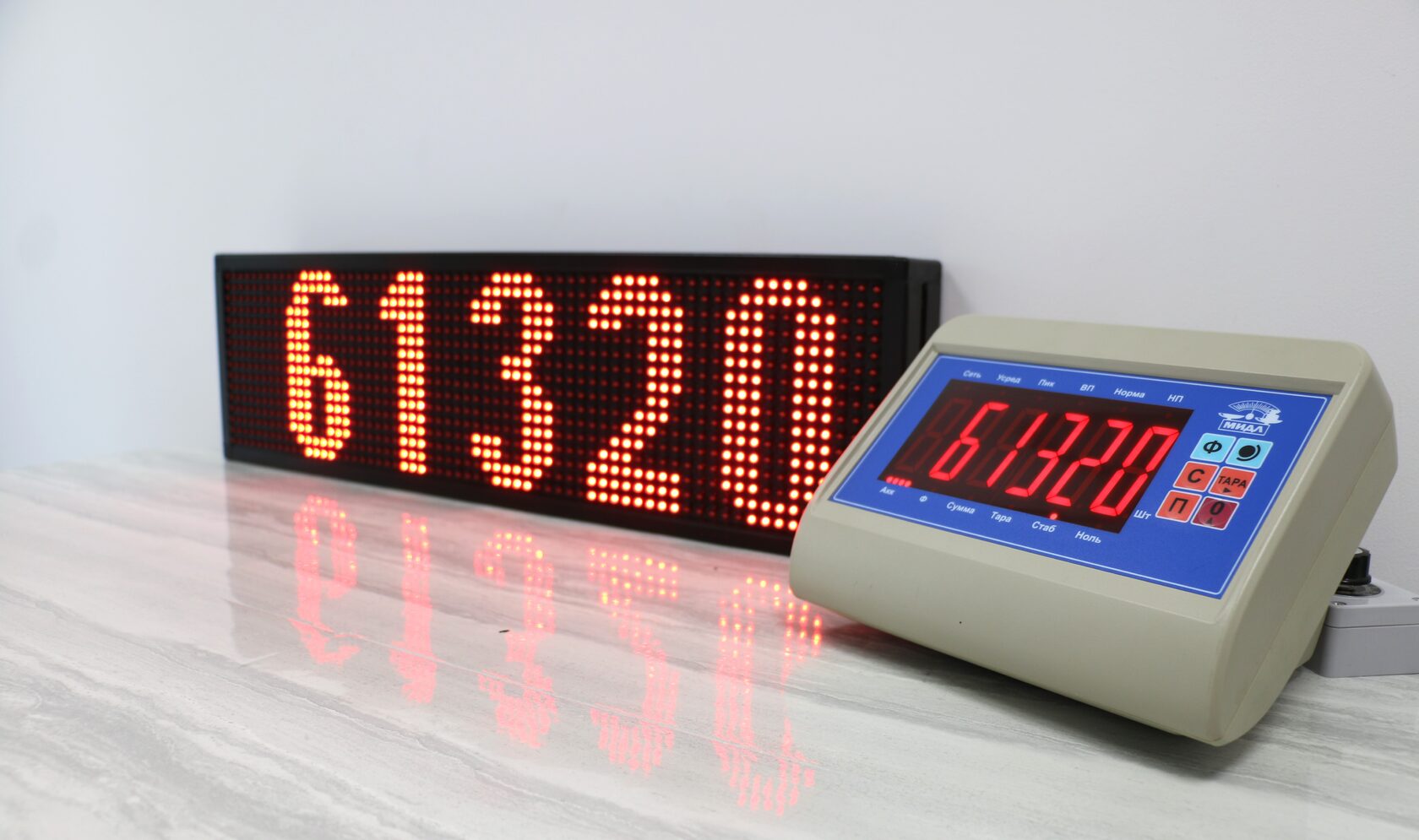

Дублирующее табло для весового терминала Мидл 7-я

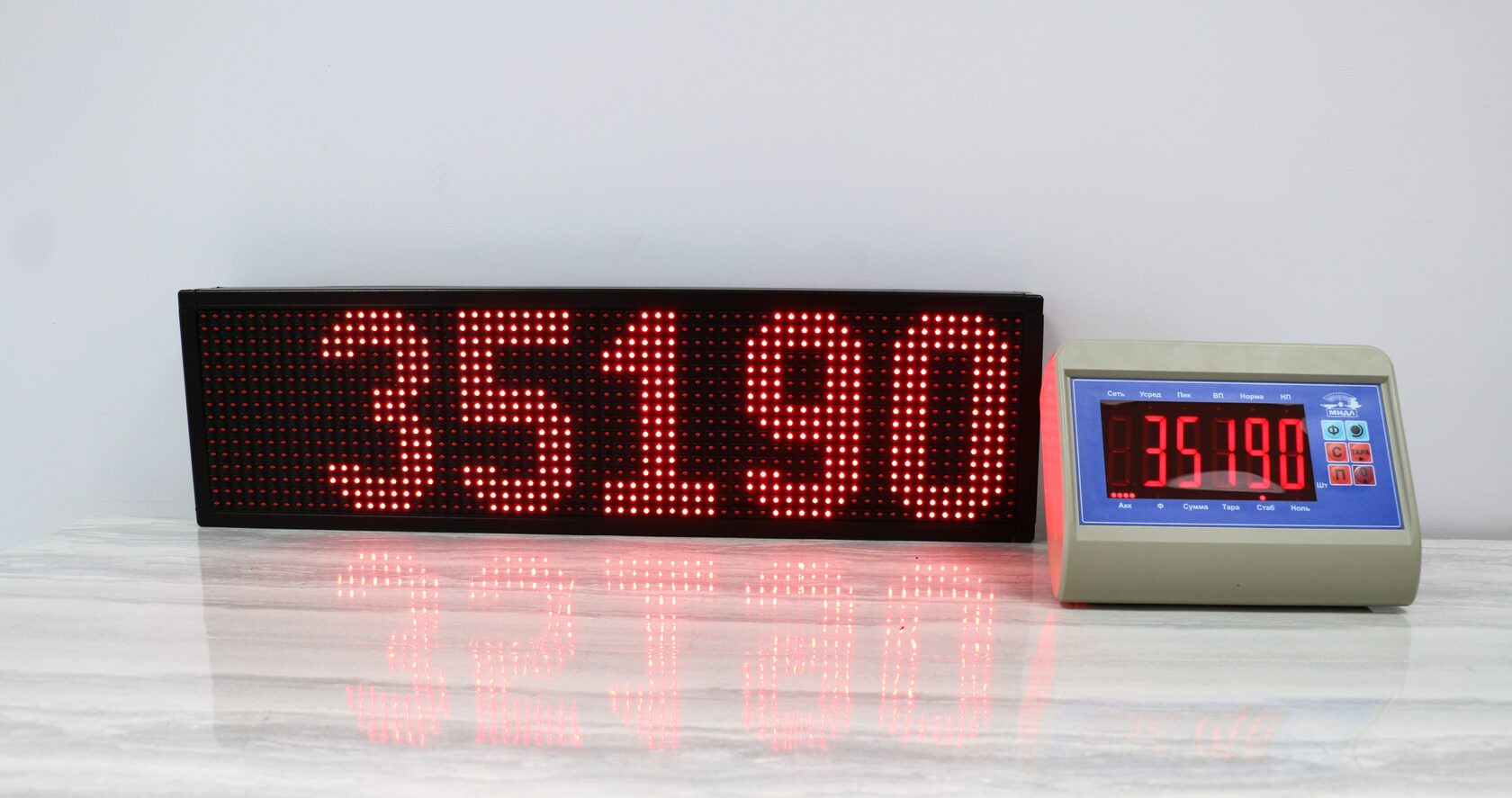

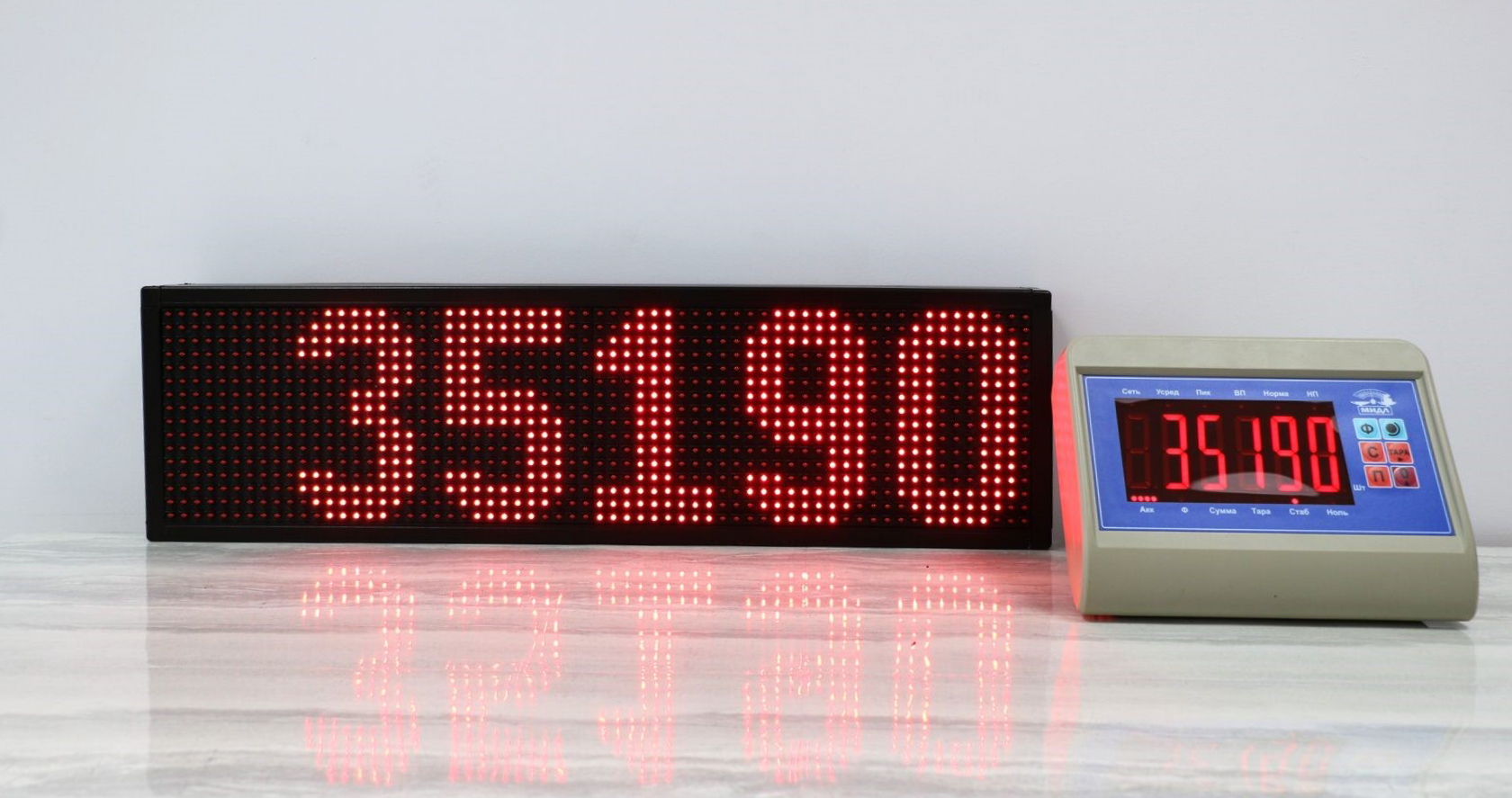

Дублирующее выносное табло ДВТ является лучшим решением для дублирования показаний терминалов серии МИ. Табло ДВТ имеют регулировку яркости, смену шрифтов и протоколов связи, а также оснащены функцией дистанционного включения и выключения.
Табло ДВТ может подключено к индикатору Мидл МИ-ВДА/7Я тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Табло ДВТ может подключено к индикатору Мидл МИ-ВДА/7Я тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

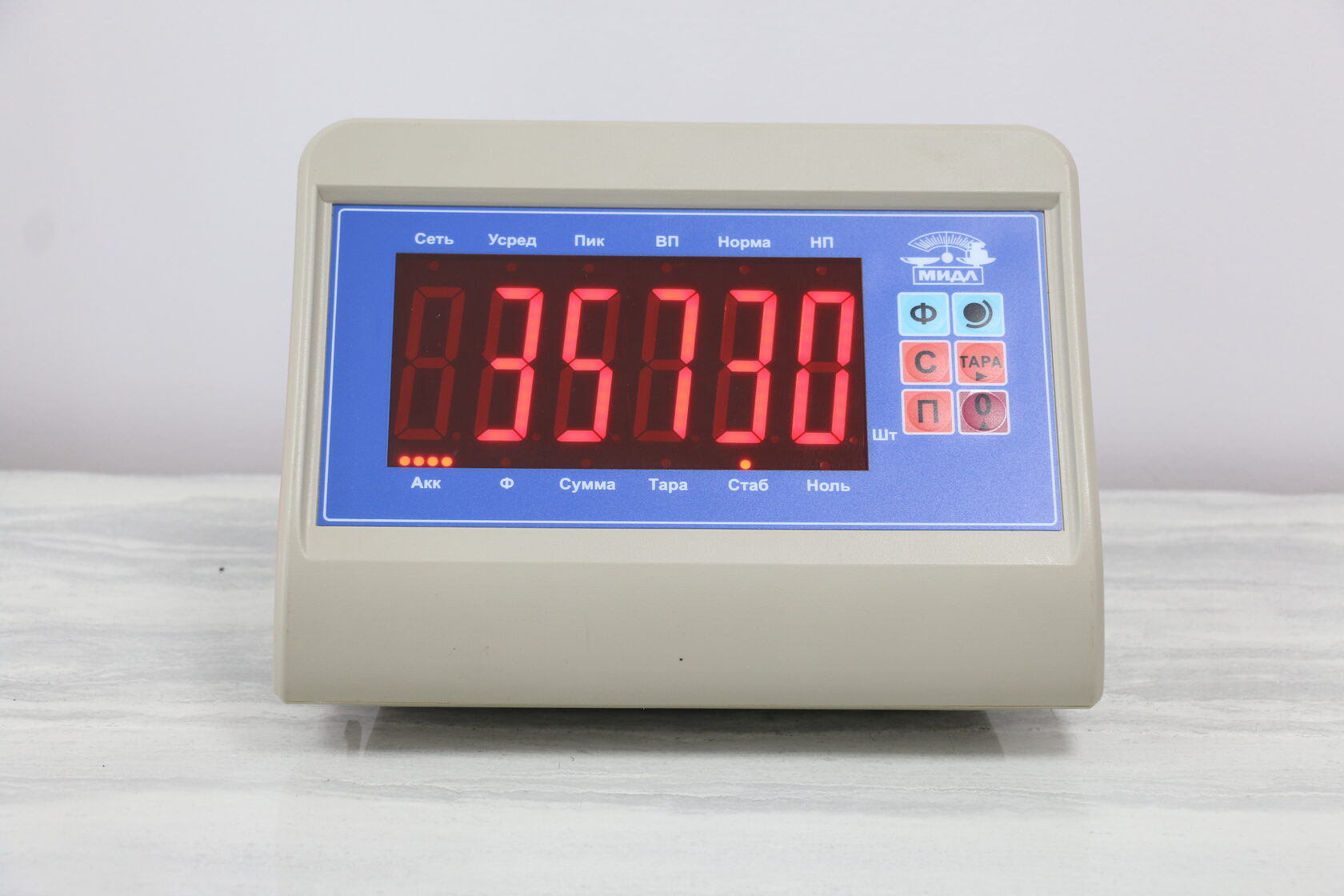

Индикатор для весов МИ ВДА/7Я
Как выбрать дублирующее табло и почему не стоит покупать дешевые китайские табло YHL-3, YHL-5(50) и YHL-7 . Об этом можно почитать в нашем блоге
Подключение табло с помощью интерфейса RS-232
Подключение с помощью интерфейса RS-232
Интерфейс связи RS232 является
наиболее простым и популярным
способом передачи данных от терминала
весов на дублирующее табло. Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ. Схема распайки интерфейсного соединительного кабеля связи
RS-232 приведена на Рис. 1.
Для подключения табло необходимо произвести следующие действия:
1.Установить необходимые установки на весовом терминале Мидл 7-я.
2. На дублирующем табло ДВТ выставить необходимые параметры для Мидл 7-я.
3. Подключить кабель связи.
наиболее простым и популярным
способом передачи данных от терминала
весов на дублирующее табло. Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ. Схема распайки интерфейсного соединительного кабеля связи
RS-232 приведена на Рис. 1.
Для подключения табло необходимо произвести следующие действия:
1.Установить необходимые установки на весовом терминале Мидл 7-я.
2. На дублирующем табло ДВТ выставить необходимые параметры для Мидл 7-я.
3. Подключить кабель связи.
1. Проверьте и выставьте нужные установки связи терминала Миддл 7-я. Для того, чтобы войти в режим настройки и поменять установки индикатора Мидл 7-я необходимо произвести следующие действия:

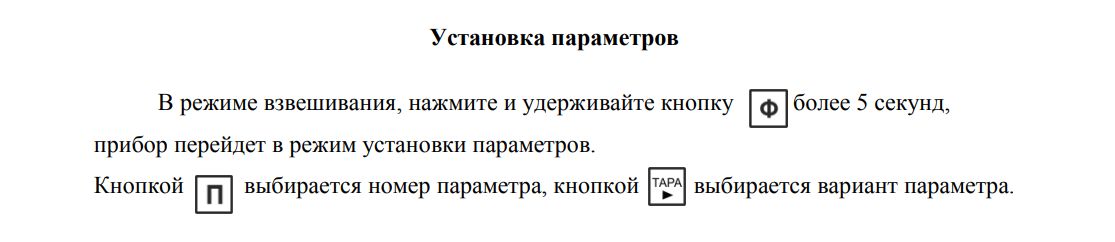

Рис.2. Выбор установок параметров для индикатора 7-я
Для того, что вернуться в обратно в режим показания веса необходимо нажать кнопку "Ф".
В настройках необходимо выставить значения следующих параметров: «Р3, Р4, Р5»:
Установка Р3 - 1 (Скорость передачи данных по RS-232 - 9600 бод);
Установка Р4 - 2 (Режим взвешивания - Вес брутто);
Установка Р5 - 2 (Тип передачи данных - Постоянная передача данных).
В настройках необходимо выставить значения следующих параметров: «Р3, Р4, Р5»:
Установка Р3 - 1 (Скорость передачи данных по RS-232 - 9600 бод);
Установка Р4 - 2 (Режим взвешивания - Вес брутто);
Установка Р5 - 2 (Тип передачи данных - Постоянная передача данных).
2. На дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: Невские, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
3. Подключите интерфейсный кабель связи.
Протокол связи: Невские, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
3. Подключите интерфейсный кабель связи.
Дублирующее табло для 7-я Мидл
Подключение с помощью интерфейса RS-485
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Для соединения с табло по интерфейсу связи RS-485 необходим дополнительный преобразователь RS232/RS-485 со стороны весового прибора НВТ-9.
Настройки параметров терминала Мидл 7-я такие же, как и для RS-232. Для дублирующего табло ДВТ необходимо подключить по схеме RS-485 и в его настройках выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Для соединения с табло по интерфейсу связи RS-485 необходим дополнительный преобразователь RS232/RS-485 со стороны весового прибора НВТ-9.
Настройки параметров терминала Мидл 7-я такие же, как и для RS-232. Для дублирующего табло ДВТ необходимо подключить по схеме RS-485 и в его настройках выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
