Дублирующее табло
для весовых индикаторов SMART, SWIFT и MATRIX II (Utilcell)
для весовых индикаторов SMART, SWIFT и MATRIX II (Utilcell)

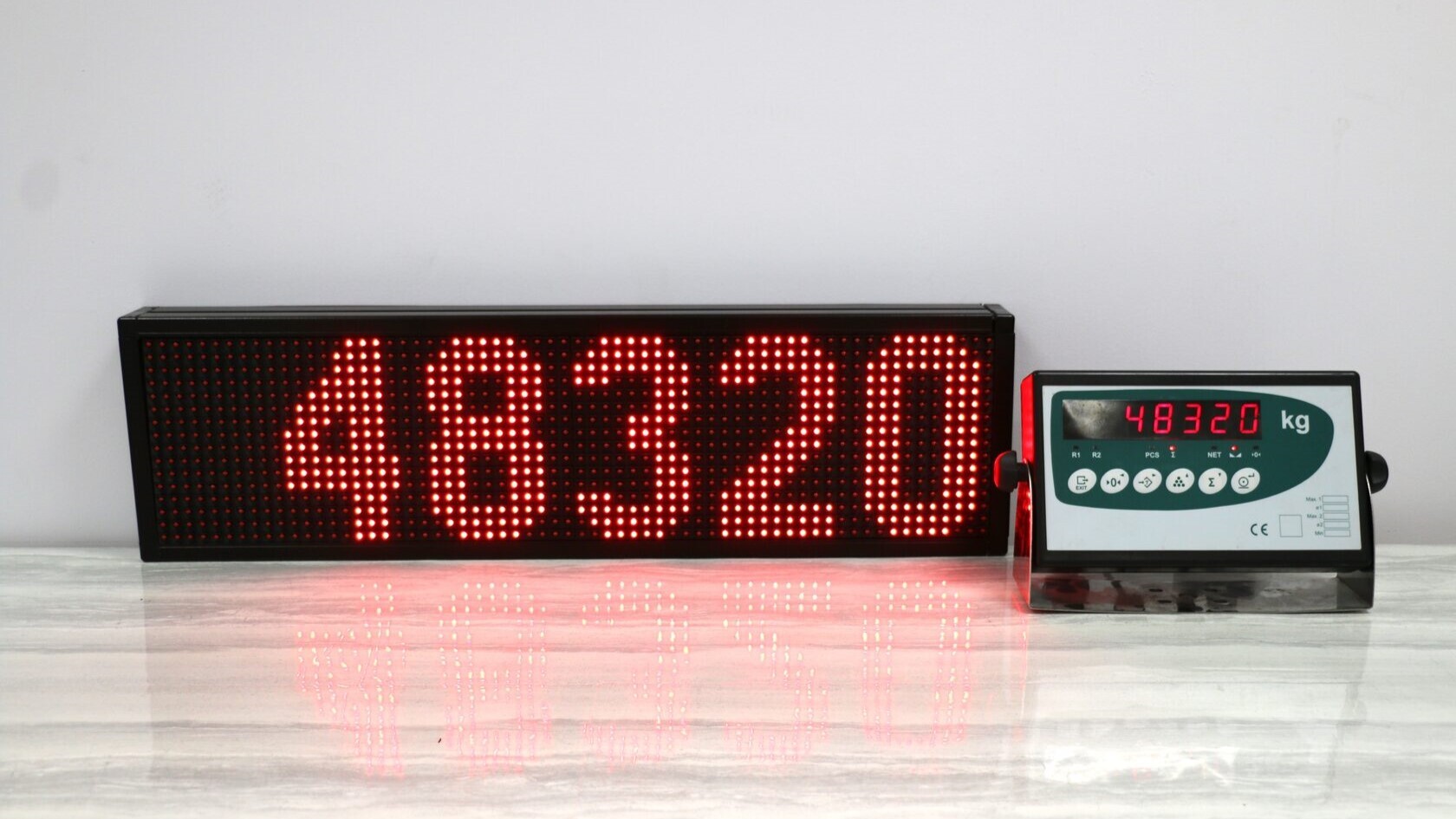

Дублирующее табло для SMART Utilcell
Дублирующие табло серии ДВТ — лучшая альтернатива выносным дисплеям RD60 фирмы Utilcell. Табло ДВТ, в отличие, от табло RD60, имеет регулировку яркости, смену шрифтов и протоколов связи, а также оснащены функцией дистанционного включения и выключения.
Дублирующее табло ДВТ может подключено к индикатору SMART Utilcell тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Дублирующее табло ДВТ может подключено к индикатору SMART Utilcell тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

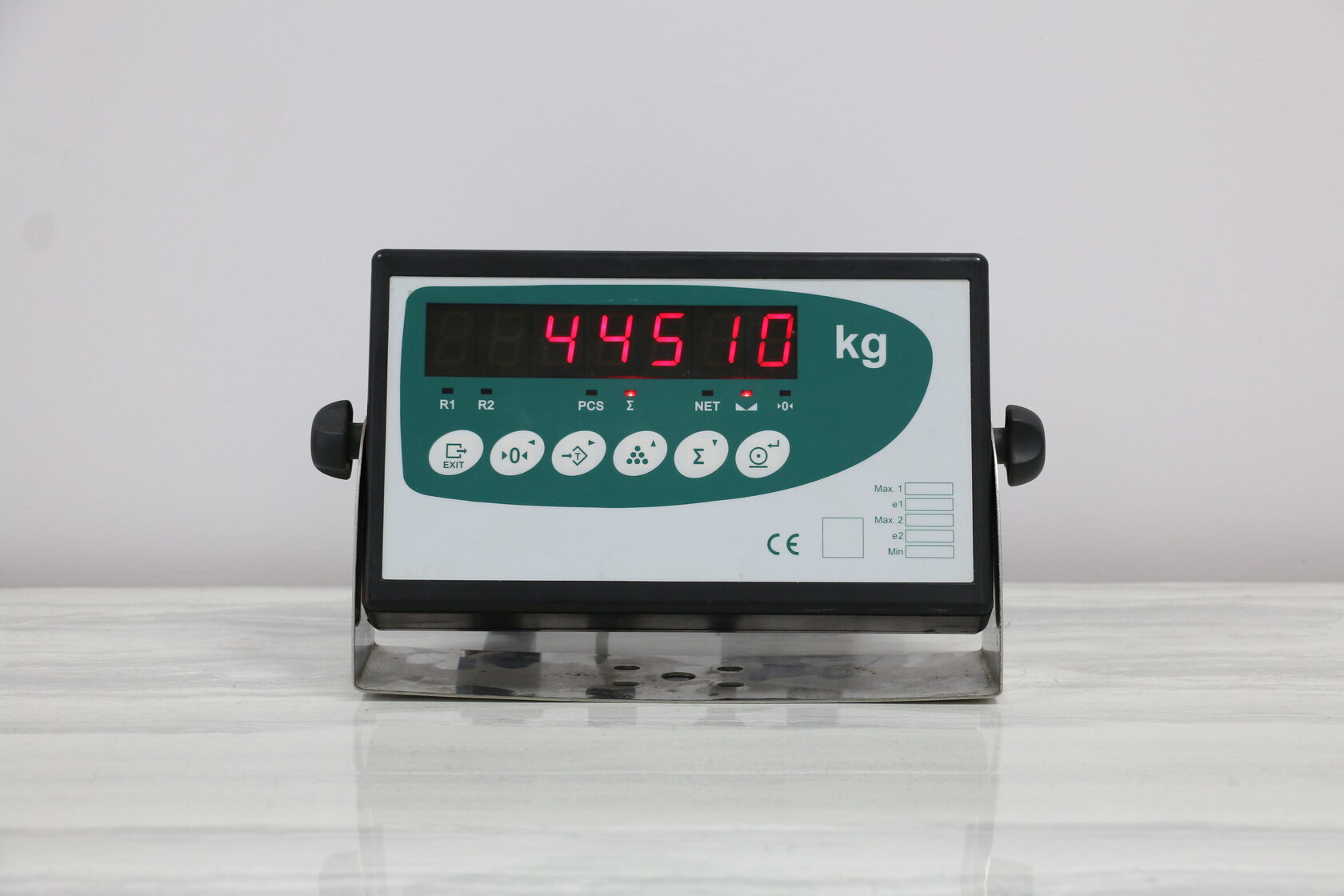

Дублирующее весовое табло ДВТ для Utilcell Smart
Подключение дублирующего табло
с помощью интерфейса RS-232
к разъему COM1
с помощью интерфейса RS-232
к разъему COM1
Подключение с помощью интерфейса RS-232
к разъему COM1
к разъему COM1
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ.
Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.
Для подключения табло необходимо произвести следующие шаги:
1.Установить необходимые установки на весовом терминале Utilcell Smart.
2. На дублирующем табло ДВТ выставить необходимые параметры для Utilcell Smart.
3. Подключить кабель связи.
Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.
Для подключения табло необходимо произвести следующие шаги:
1.Установить необходимые установки на весовом терминале Utilcell Smart.
2. На дублирующем табло ДВТ выставить необходимые параметры для Utilcell Smart.
3. Подключить кабель связи.

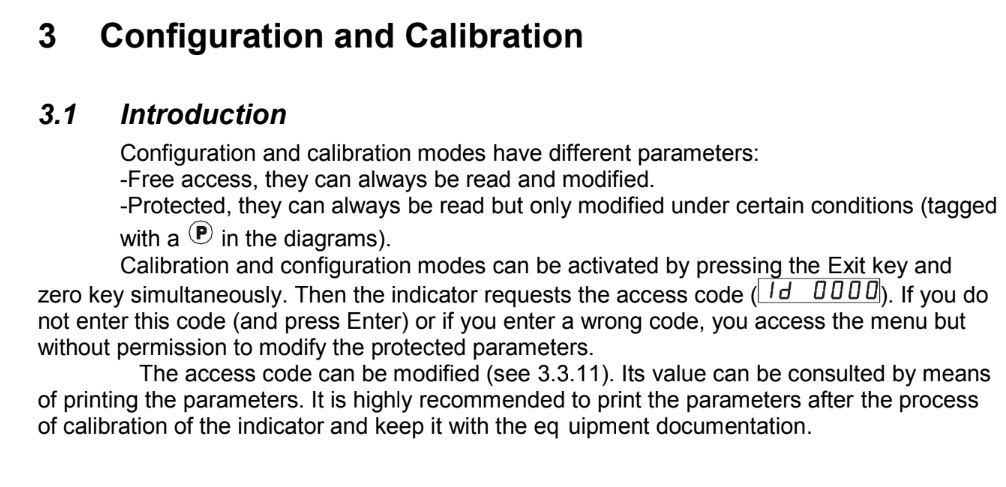

Рис.2. Вход в режим настроек для индикатора Utilcell Smart
Конфигурация и режимы калибровки имеют различные параметры:
Код доступа можно изменить (см. документацию на прибор). Его значение можно проверить, распечатав параметры. Рекомендуется распечатать параметры после процесса калибровки индикатора и сохранить их вместе с документацией оборудования
- Свободный доступ: параметры всегда можно читать и изменять.
- Защищённый доступ: параметры всегда можно читать, но изменять только при определённых условиях (обозначены символом «P» на схемах).
Код доступа можно изменить (см. документацию на прибор). Его значение можно проверить, распечатав параметры. Рекомендуется распечатать параметры после процесса калибровки индикатора и сохранить их вместе с документацией оборудования

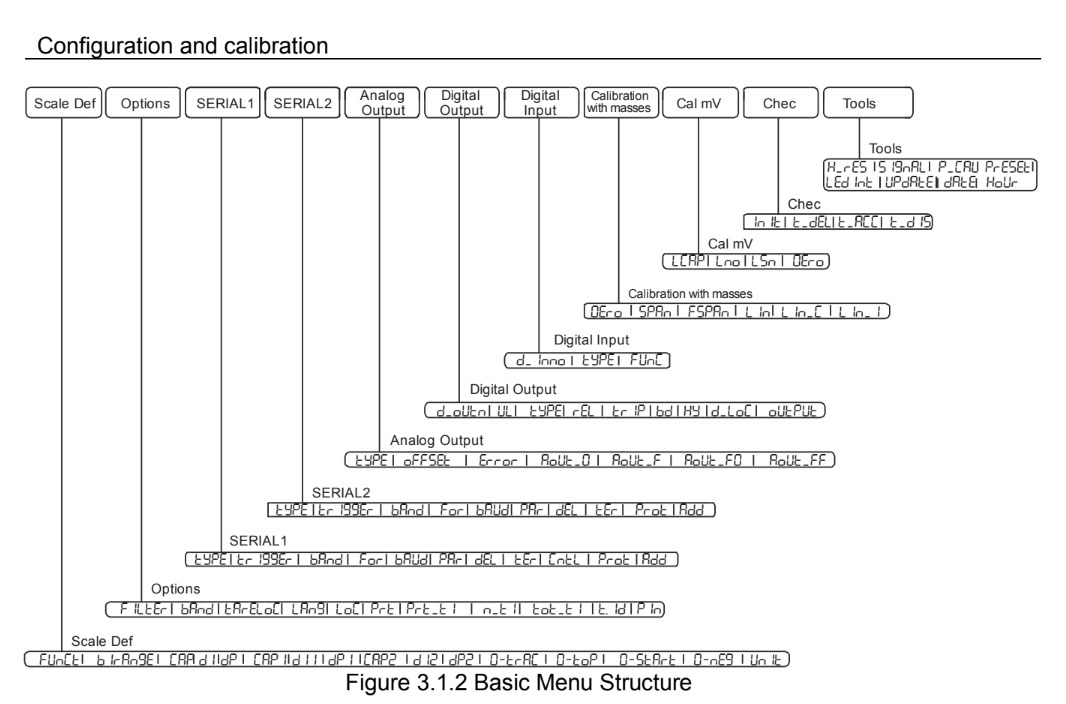

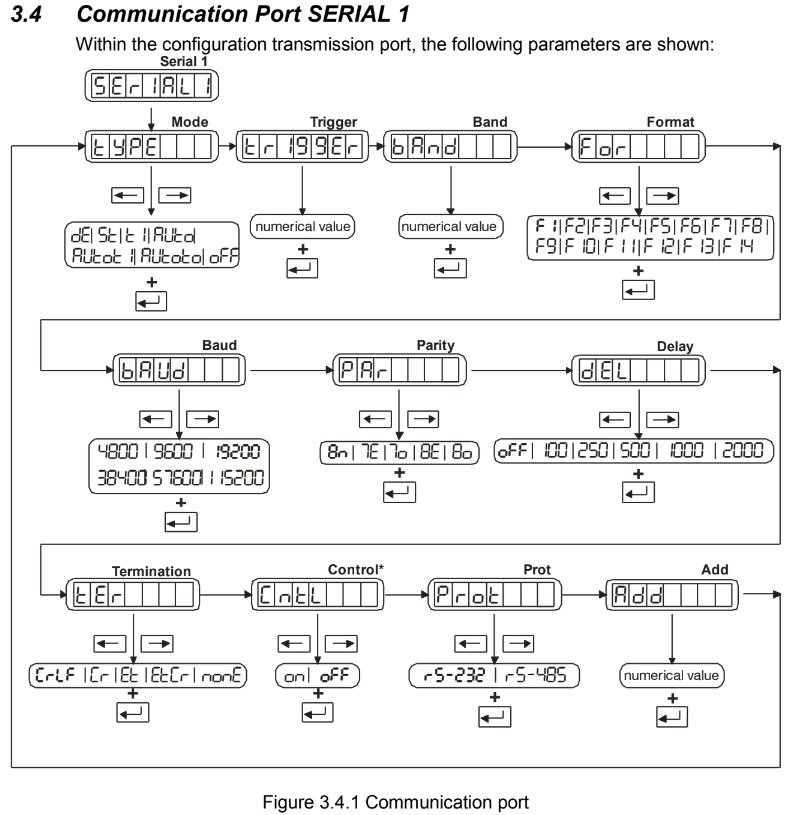

Таблица 1. Параметры настроек Utilcell Smart
Таблица 1. Параметры настроек Utilcell Smart для работы с дублирующим табло

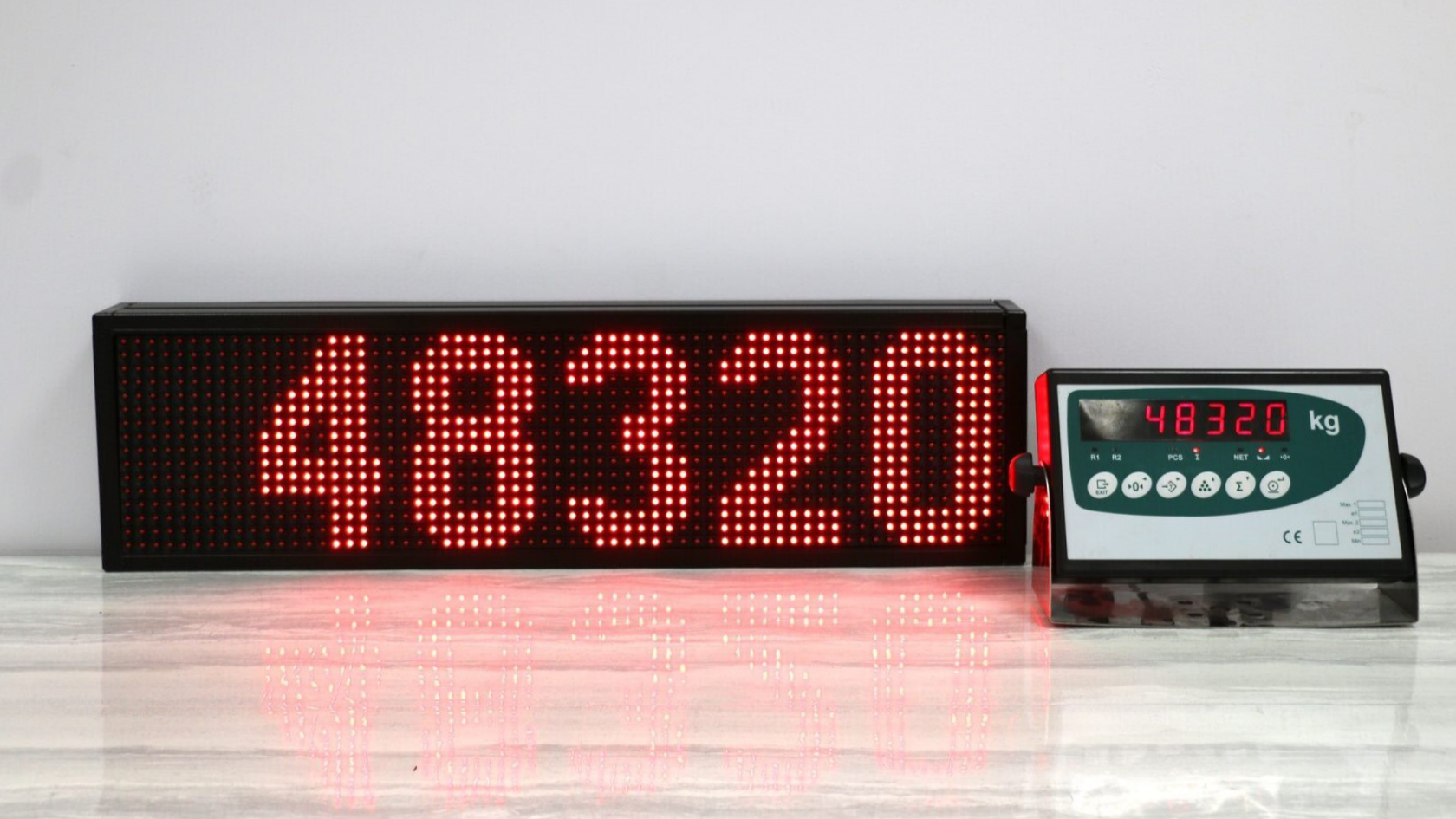

Дополнительное весовое табло для Utilcell Smart
На дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: Utilcell, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: Utilcell, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
После подключения и включения питания устройств соединение должно установиться автоматически. Если этого не произошло, причины могут быть следующие: неверная распайка соединительного провода, неверное подключение провода, различный формат данных(протокол передачи, скорость).
Подключение с помощью интерфейса RS-485
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Для соединения с табло по интерфейсу связи RS-485 необходим дополнительный преобразователь RS232/RS-485 со стороны весового прибора Smart Utilcell.
Настройки параметров терминала Smart Utilcell такие же, как и для RS-232. Для дублирующего табло ДВТ необходимо подключить по схеме RS-485 и в его настройках выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Для соединения с табло по интерфейсу связи RS-485 необходим дополнительный преобразователь RS232/RS-485 со стороны весового прибора Smart Utilcell.
Настройки параметров терминала Smart Utilcell такие же, как и для RS-232. Для дублирующего табло ДВТ необходимо подключить по схеме RS-485 и в его настройках выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
