Дублирующее табло
для прибора весоизмерительного ТИТАН 3Ц/3ЦС
для прибора весоизмерительного ТИТАН 3Ц/3ЦС
Дублирующее табло для Титан 3ЦC (Земик)
Дублирующее табло ДВТ является лучшей альтернативой дополнительных дисплеев фирмы Земик. Дублирующие табло ДВТ-6 имеет регулировку яркости, выбор шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения.
Табло ДВТ может подключено к индикатору Титан 3ЦС тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Табло ДВТ может подключено к индикатору Титан 3ЦС тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

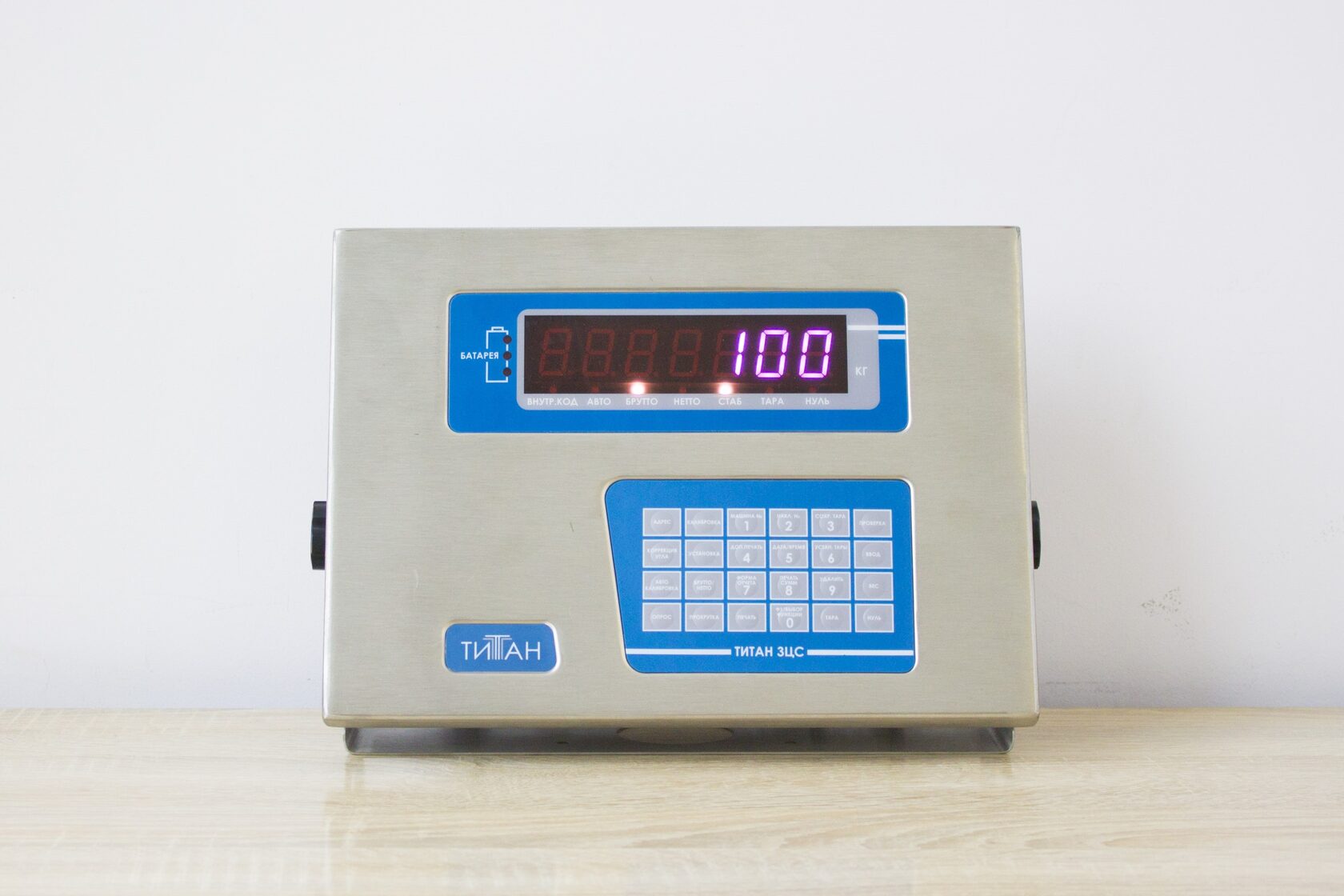

Индикатор Титан 3ЦС (Zemic)
Разъем интерфейса весового прибора Титан 3ЦС
1.Подключение табло ДВТ-6
с помощью интерфейса RS-232
к разъему DB15 прибора Титан 3ЦC
с помощью интерфейса RS-232
к разъему DB15 прибора Титан 3ЦC
Подключение с помощью интерфейса RS-232
к разъему DB15
к разъему DB15
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ-6. Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.
Рис.1. Кабель связи Титан-3Ц с дублирующим индикатором
Для установки режима передачи показаний веса по последовательному интерфейсу необходимо задать значение параметра “bt” равное 4. Выставить значение параметра "tF" равное "0".
Как войти в настройки параметров связи прибора Титан 3Ц показано в таблице 1.
Как войти в настройки параметров связи прибора Титан 3Ц показано в таблице 1.
Таблица 1. Параметры прибора ТИТАН 3Ц/3ЦС
Далее на дублирующем табло ДВТ-6 необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
2.Подключение табло ДВТ-6
с помощью интерфейса RS-485
к разъему DB15 прибора Титан 3ЦC
с помощью интерфейса RS-485
к разъему DB15 прибора Титан 3ЦC
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Настройки параметров терминала Титан-3Ц такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Настройки параметров терминала Титан-3Ц такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Дополнительный индикатор для Титан 3Цс
Рис.2. Кабель связи Титан-3 с дублирующим индикатором
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: KELI, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Дополнительный дисплей для весов Титан
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
