Дублирующее табло
для прибора весоизмерительного ТИТАН 9

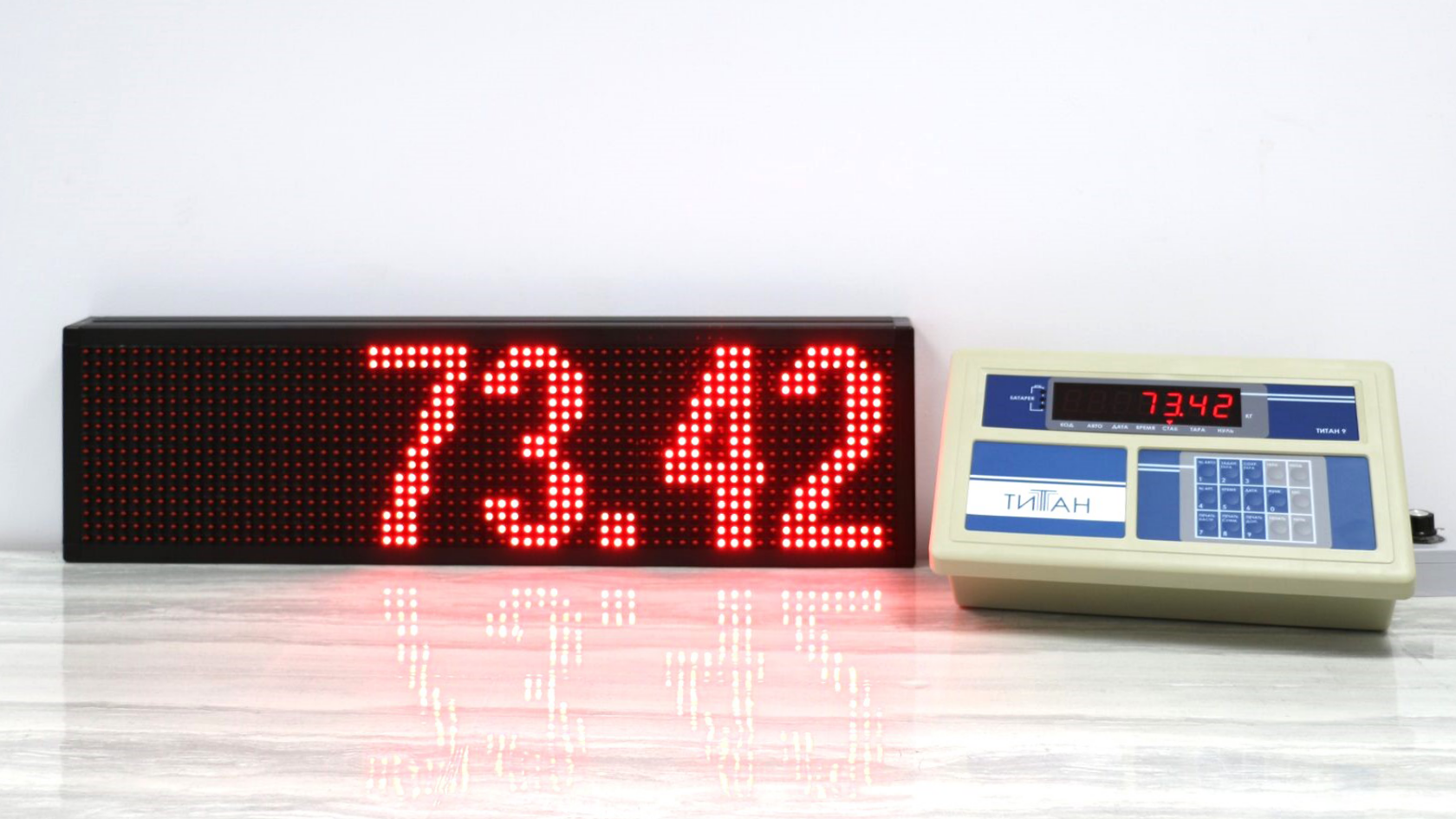

Дублирующее табло для Титан 9
Дублирующее табло для Титан 9
Дублирующее табло ДВТ является лучшей альтернативой дополнительных дисплеев фирмы Земик. Табло ДВТ-6 имеет регулировку яркости, выбор шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения.

Табло ДВТ может подключено к индикатору Титан 9 тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

1.Подключение табло
с помощью интерфейса RS-232
к разъему DB15 прибора Титан 9

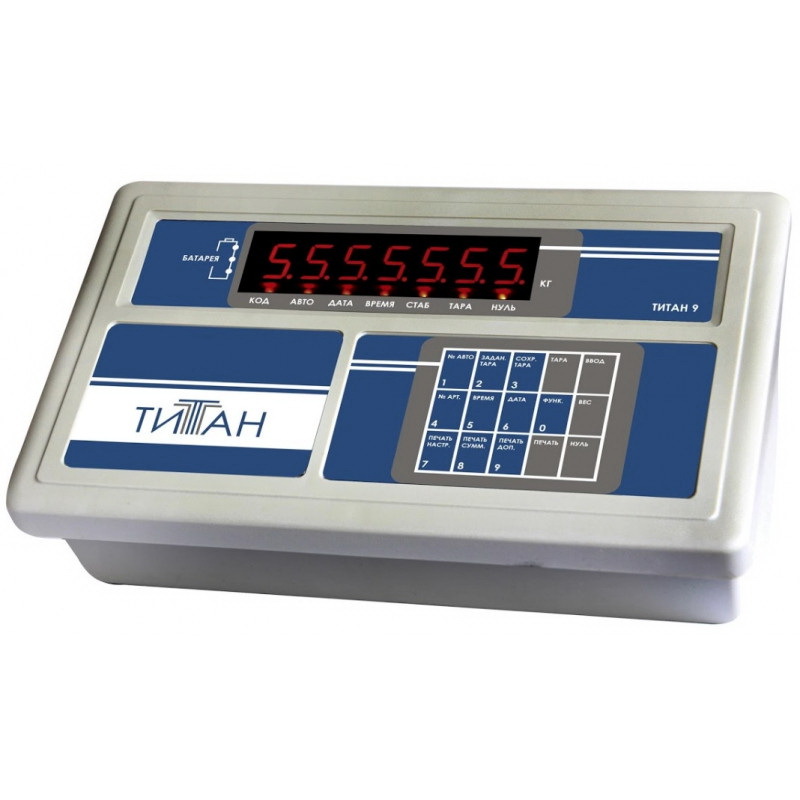

Дублирующее табло для Титан 9
Таблица 1.Назначение контактов разъема DB15 индикатора Титан 9.
Подключение с помощью интерфейса RS-232
к разъему DB15
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ. Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.

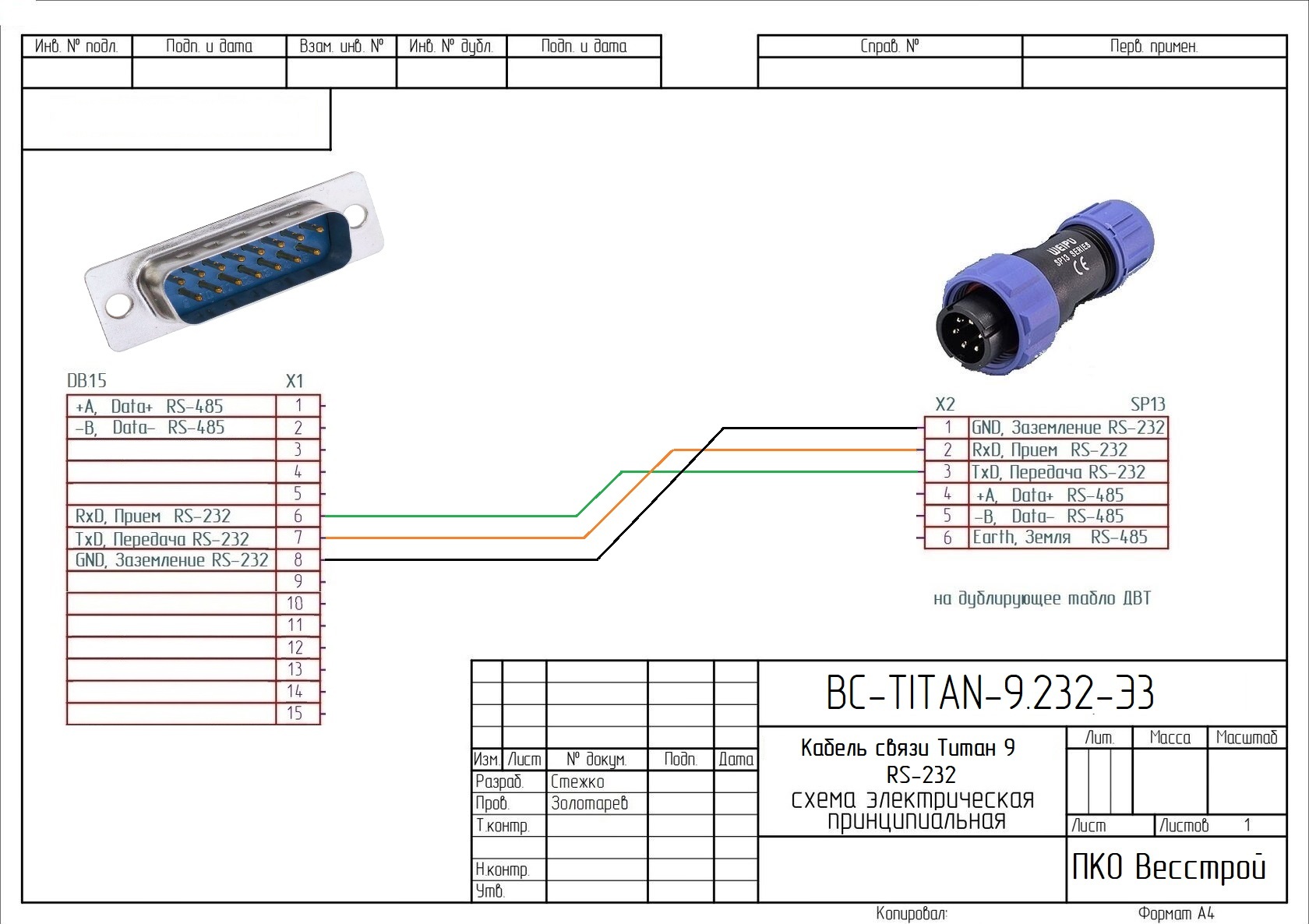

Схема кабеля для индикатора Титан 9 и дублирующего табло
Рис.1. Кабель связи RS-232 Титан 9 с дублирующим индикатором

Задание параметров прибора для связи с дублирующим табло ДВТ-6.


Существует три основных параметра, которые необходимо задать для
настройки связи с дублирующим табло: адрес, скорость передачи и метод связи. Чтобы задать данные параметры следует нажать клавишу [ПЕЧАТЬ НАСТР.] и ввести с помощью числовой клавиатуры код «98» и нажать кнопку [ВВОД].

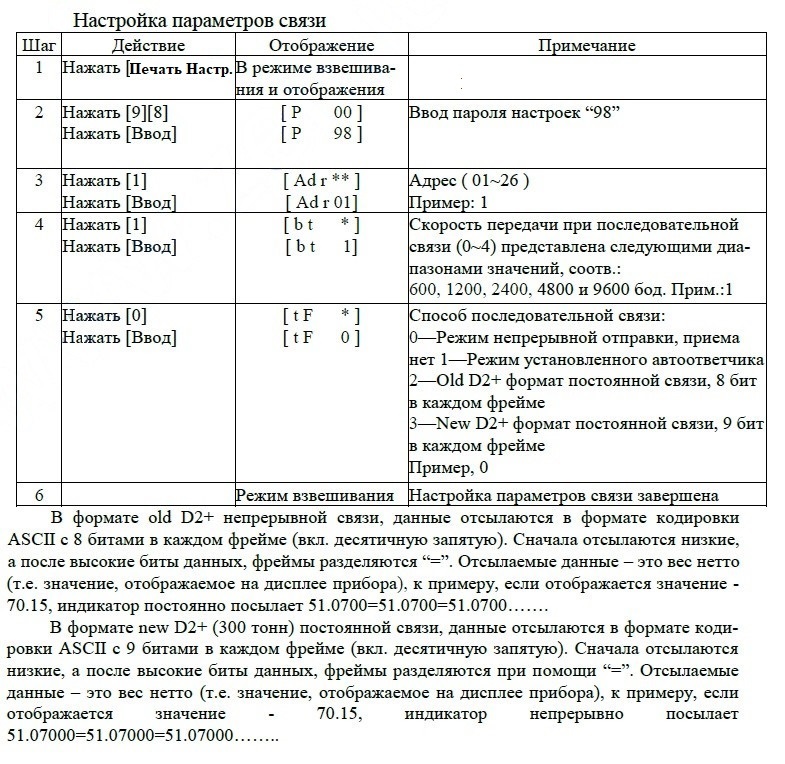

Параметры установок Титан 9
Таблица 2. Параметры прибора ТИТАН 9

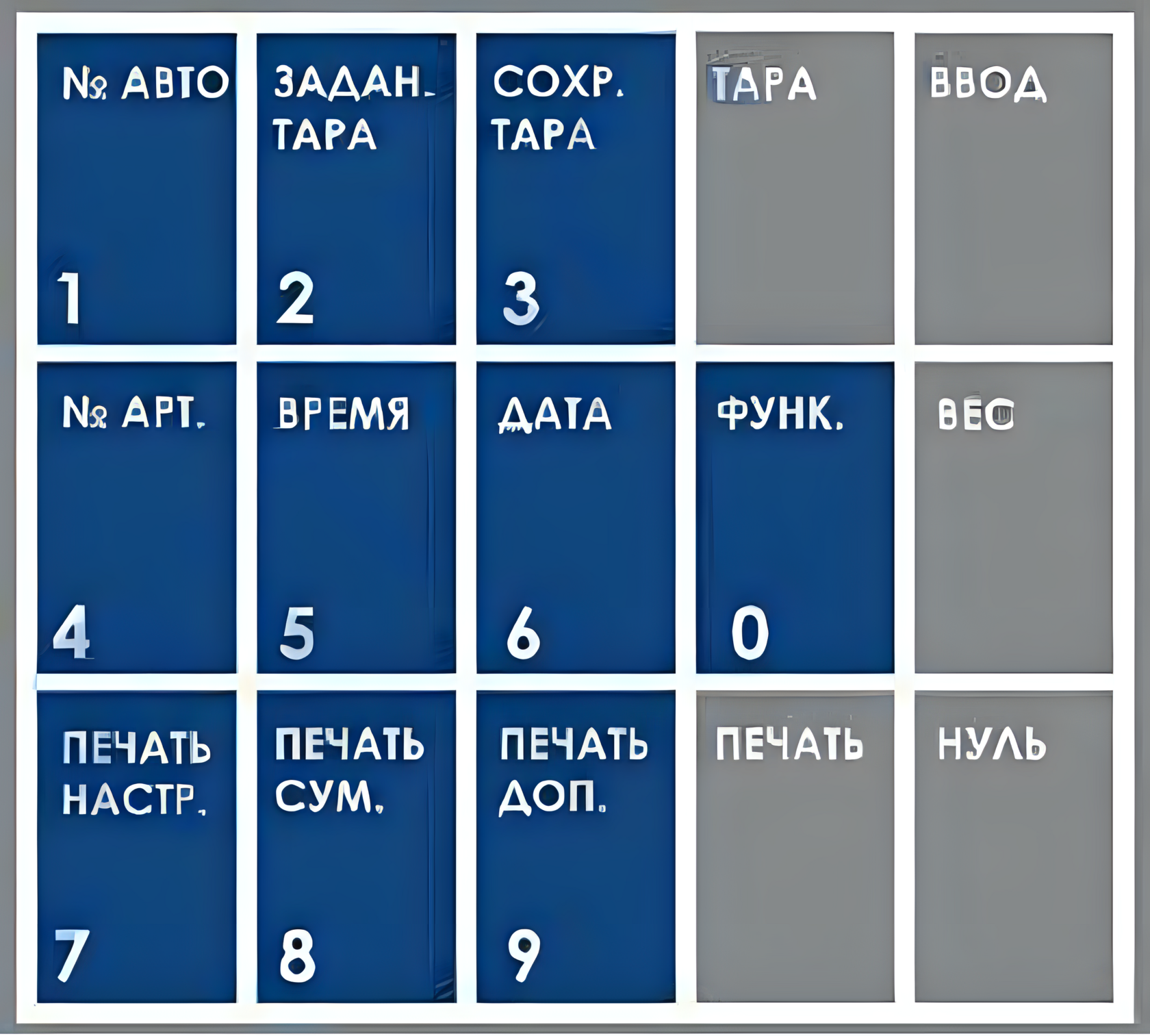

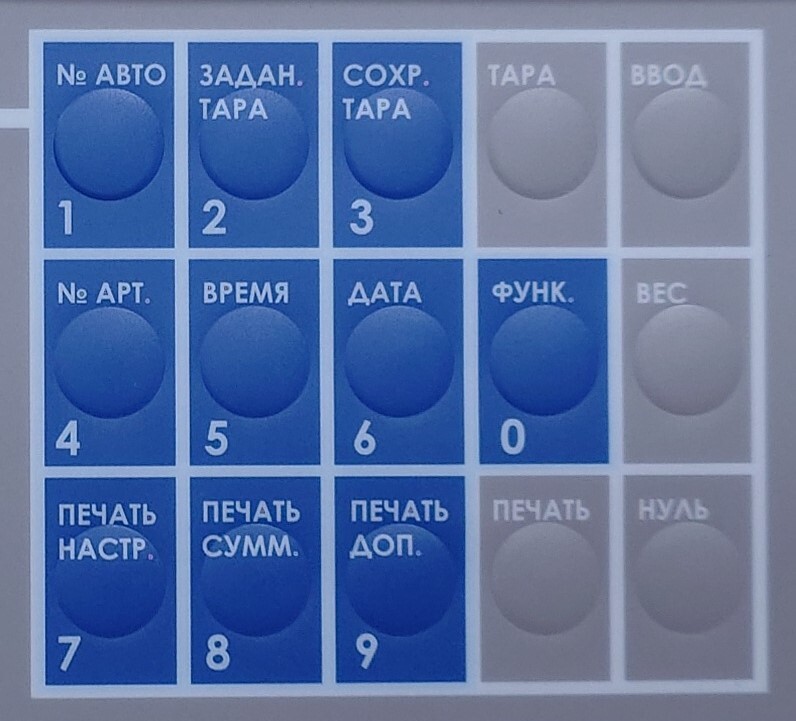

Клавиатура Титан 9
Таблица 3.Клавиатура прибора ТИТАН 9
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):

Протокол связи: Keli, Скорость связи: 9600, Интерфейс: RS-232.

Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.

2.Подключение табло
с помощью интерфейса RS-485
прибора Титан 9.

Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.

Настройки параметров терминала Титан 9 такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.

Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.

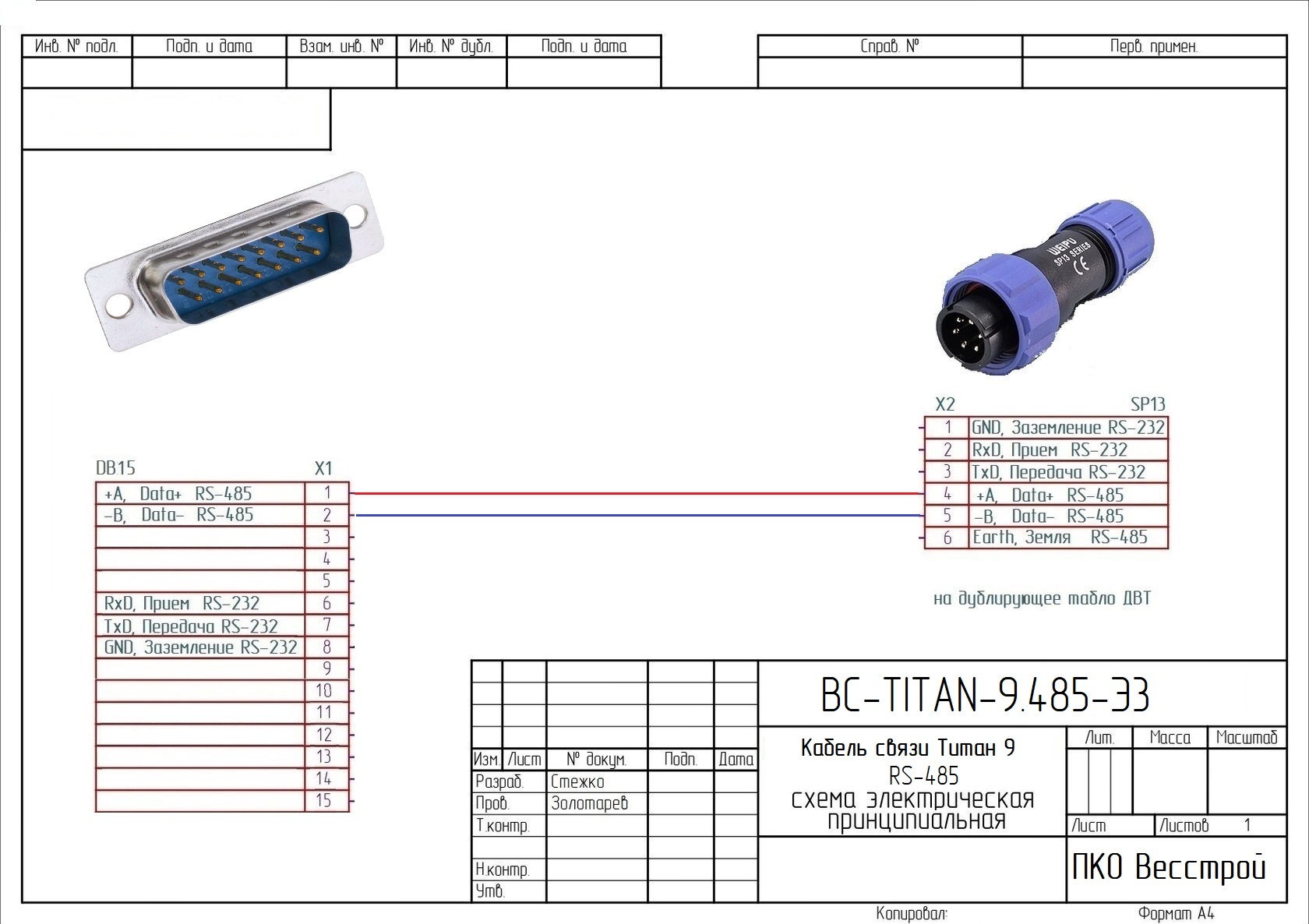

Схема кабеля для индикатора Титан 9 и дублирующего табло
Рис.1. Кабель связи RS-485 Титан 9 с дублирующим индикатором
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):

Протокол связи: Keli, Скорость связи: 9600, Интерфейс: RS-485.

Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.

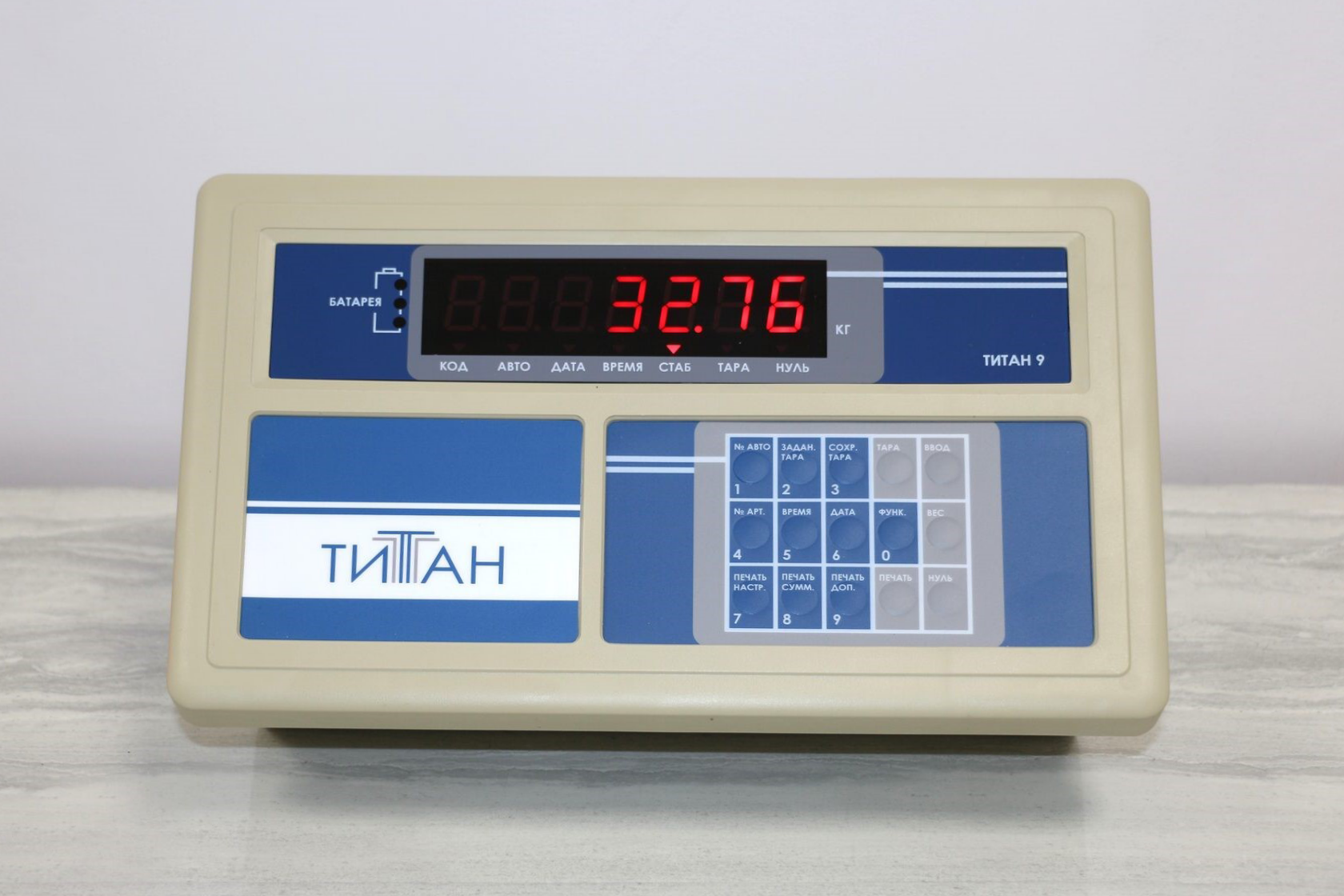

Дополнительный индикатор для Титан 9
Дополнительный индикатор для Титан 9
Подключение с помощью радиоканала
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.

Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
