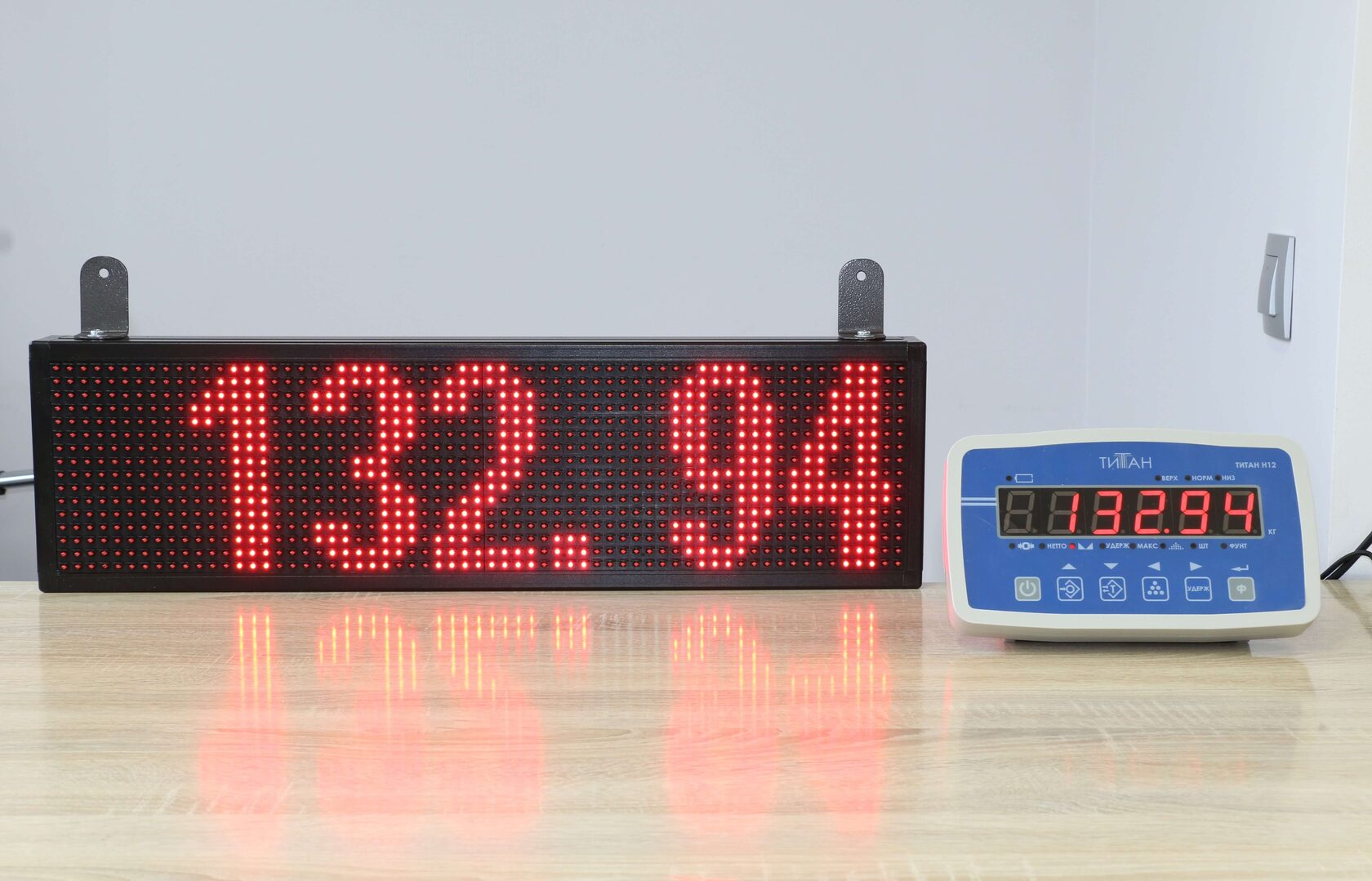

Дублирующее выносное табло для Земик Титан Н12
Дублирующее табло ДВТ — оптимальное решение в линейке дополнительных дисплеев Zemic. ДВТ признано лучшей моделью среди выносных дисплеев Zemic по соотношению характеристик. Табло ДВТ-6 имеет регулировку яркости, выбор шрифта, выбор протокола связи и дистанционное управление для удаленного включения/выключения.
Табло ДВТ может подключено к индикатору Титан Н12 тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.
Табло ДВТ может подключено к индикатору Титан Н12 тремя способами связи: интерфейс RS-232, RS-485 и радиоканалом.

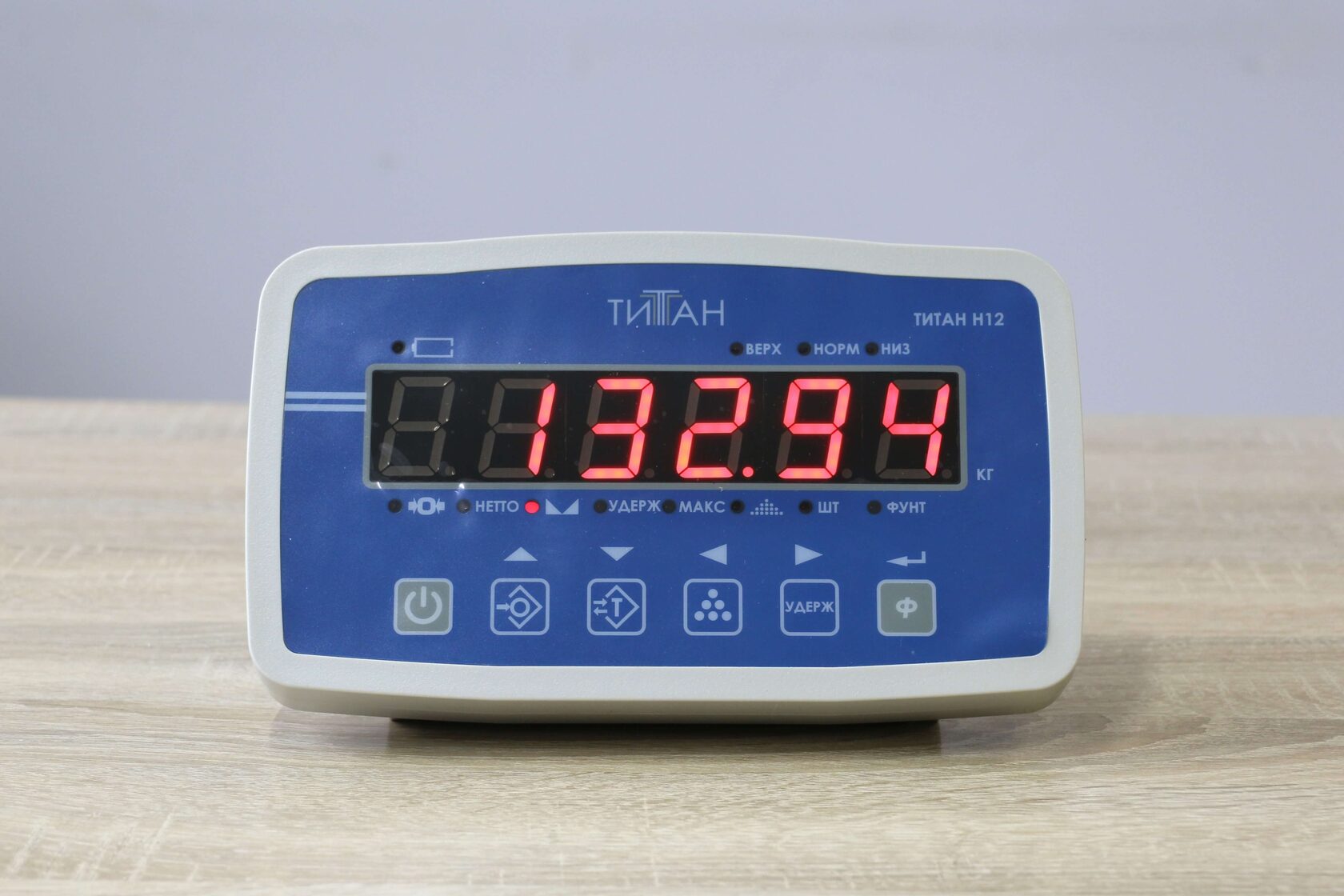

Весовой индикатор Земик Титан Н12
1.Подключение табло
с помощью интерфейса RS-232
к разъему DB9 прибора Титан Н12
с помощью интерфейса RS-232
к разъему DB9 прибора Титан Н12
Подключение с помощью интерфейса RS-232
к разъему DB9
к разъему DB9
Соединение весового терминала с дублирующим табло производят с помощью кабеля, входящего в комплект поставки дублирующего табло ДВТ. Схема распайки интерфейсного соединительного кабеля связи RS-232 приведена на Рис. 1.

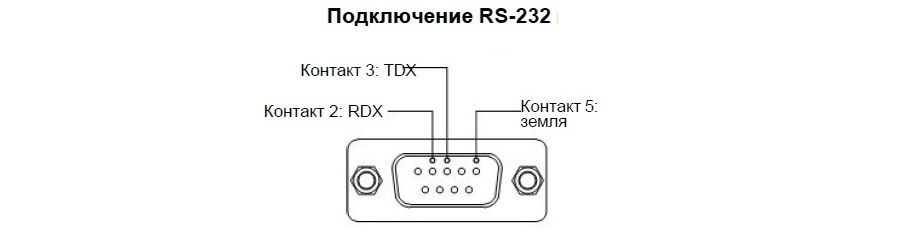

Рис.1. Разъем RS-232 Титан Н12

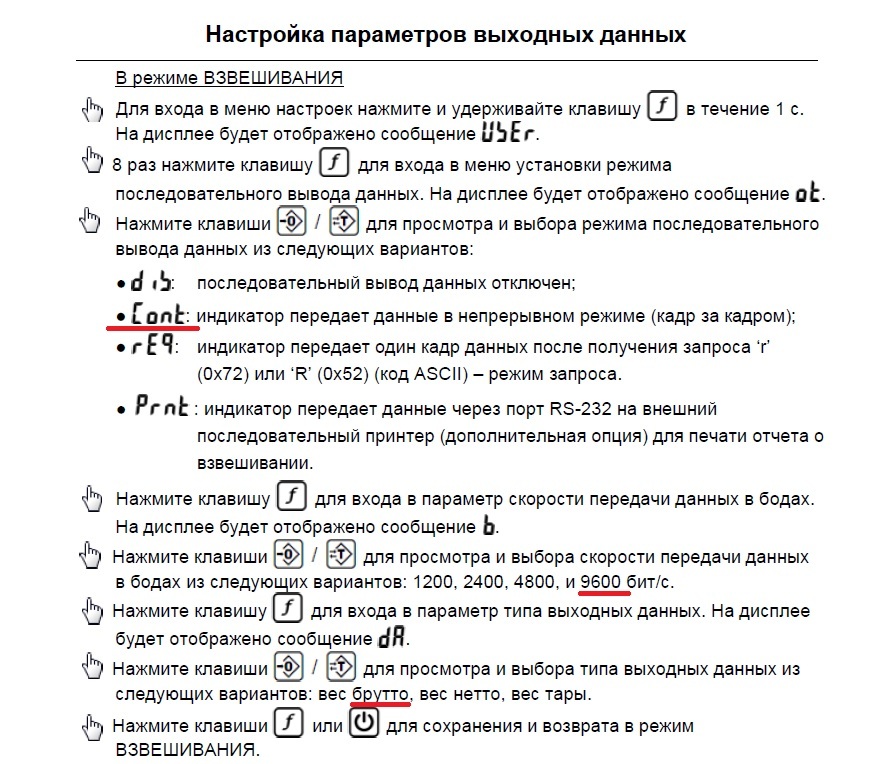

Задание параметров прибора для связи с дублирующим табло ДВТ-6.
Таблица 2. Параметры прибора ТИТАН H12
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: Титан Н12, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: Титан Н12, Скорость связи: 9600, Интерфейс: RS-232.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
2.Подключение табло
с помощью интерфейса RS-485(опция)
прибора Титан Н12.
с помощью интерфейса RS-485(опция)
прибора Титан Н12.
Подключение с помощью интерфейса RS-485
Если необходима длина кабеля более 15 метров от терминала до дублирующего табло , то следует применять интерфейс RS-485, который позволяет увеличить длину кабеля до 1200 метров.
Настройки параметров терминала Титан Н12 такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.
Настройки параметров терминала Титан Н12 такие же, как и для RS-232. Для подключения необходимо использовать соответствующий кабель. В настройках дублирующего табло необходимо выбрать Интерфейс: RS-485.
Интерфейс связи RS-485 позволяет организовывать сеть из нескольких дублирующих табло. В сеть могут объединяться , как табло марки ДВТ-6, так и
ДВТ-7 и ДВТ-3.

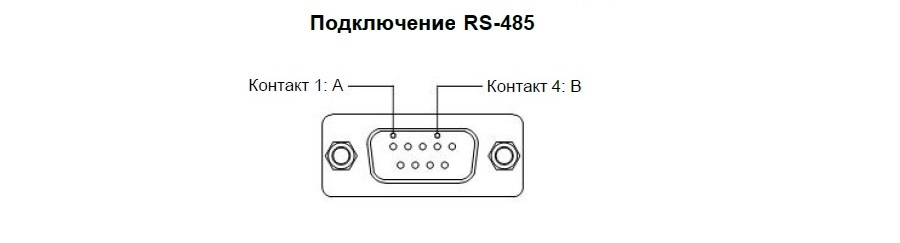

Рис.2. Разъем RS-485 Титан Н12
Далее на дублирующем табло ДВТ необходимо с помощью пульта ПДУ-2 выбрать следующие позиции(см. инструкцию к дублирующему табло ДВТ):
Протокол связи: Титан Н12, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.
Протокол связи: Титан Н12, Скорость связи: 9600, Интерфейс: RS-485.
Внимание: вход в меню настроек дублирующего табло возможен только при отсоединенном интерфейсном кабеле.

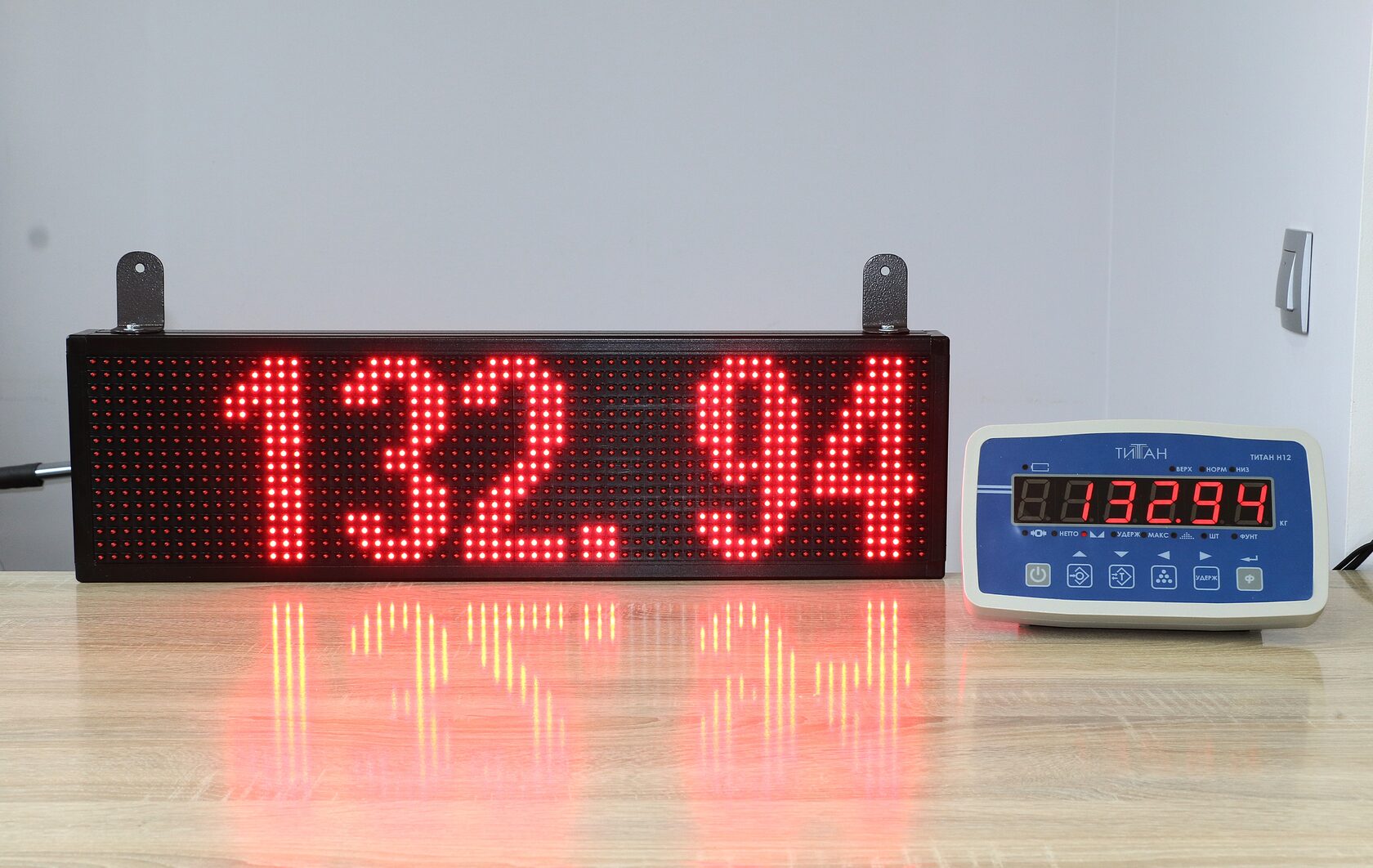

Дополнительный индикатор для Титан Н12
Подключение с помощью радиоканала(опция)
Подключение с помощью радиоканала
Наличие радиоканала избавляет от необходимости прокладывать кабели при наличии больших расстояний и препятствий между индикатором и уличным дублирующим табло.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
Количество дублирующих дисплеев, работающих с одним весовым индикатором по радиоканалу – неограниченно. Все дисплеи могут одновременно принимают сигнал в радиусе приема. В сеть могут объединяться , как табло марки ДВТ-6, так и ДВТ-7 и ДВТ-3.
